Ek Archery Research je relativně mladá značka nizozemské společnosti Bau Lian B.V. Založil ji v roce 2015 pan Matt Liu jako evropskou divizi zavedené značky Poe Lang Archery Enterprise, která od roku 1986 vyrábí lukostřelecké vybavení, luky a kuše na Taiwanu. Stejně jako nedávno testovaný taiwanský Man Kung Chester „odkaz na test Man Kung Chester“ , který vyrábí kuše a příslušenství pro další značky a dodavatele jako Center Point, Bear Archery, je Poe Lang dodavatelem kuší a příslušenství pro značky jako Ek Archery, Beast Hunter, Carbon Express, Killer Instinct,…
Poe Lang je rozsáhlá firma, schopná vyrábět většinu komponentů in-house. Ať již se jedná o kompozitní ramena, lisované plastové části, CNC obráběné hliníkové součásti, lakování, waterprinting nebo kompletní výrobu hliníkových a karbonových šípů.
Mezi nejpovedenější, nejspolehlivější a prodejně nejúspěšnější modely Ek Archery patří bezesporu modely z řady Cobra a Jaguar. Jedná se o jednoduché reflexní kuše založené na starých a osvědčených konstrukcích Barnett. U Cobra vychází z Barnett Commando Pistol, Jaguar je pak založen na modelech Barnett Panzer 1 a zejména Panzer 2.
Barnett Panzer 1 je pro mě dodnes etalonem minimalismu a jednoduchosti. Krásný jednoduchý design, ze kterého vychází i legendární Barnett Commando. Jednoduchá, čistá konstrukce, kde můžete snadno měnit sílu nátahu ramen a kuše roste střelecky s vámi a vašimi střeleckými potřebami. I po 40 letech tak patří tyto typy díky své jednoduchosti k tomu nejlepšímu co můžete začínajícím střelcům z kuše pořídit. Nadále jsou tyto kuše bezkonkurenční v nízkých nákladech na provoz, v jednoduchosti obsluhy i údržby a celkové spolehlivosti. Díky tomu je série kuší založená na původním Barnett Panzer včetně jeho asijských licencí a kopií nejvíce vyráběnou kuší v historii.
A my se dnes blíže podíváme právě na Jaguar 1 od Ek Archery.
Sestavení

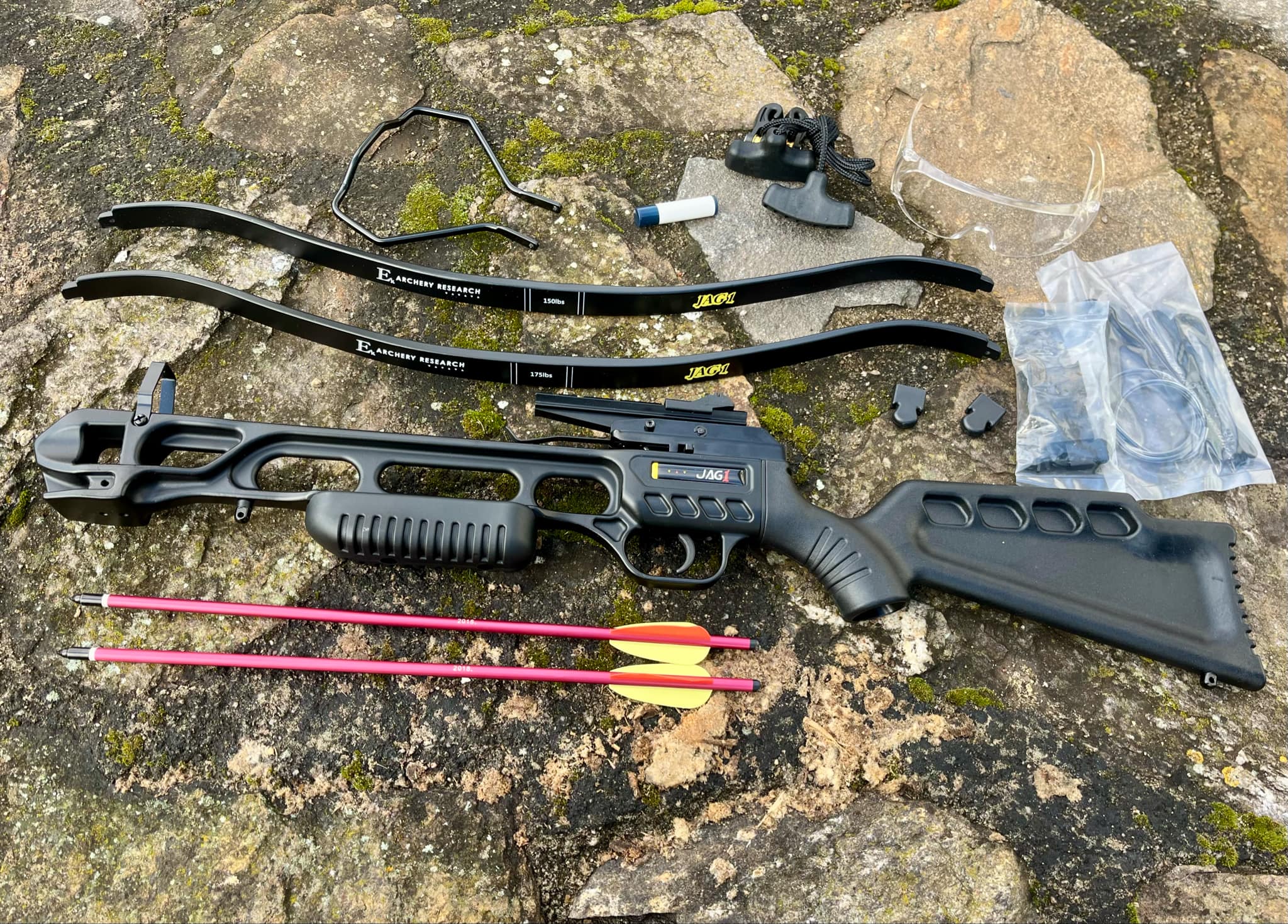

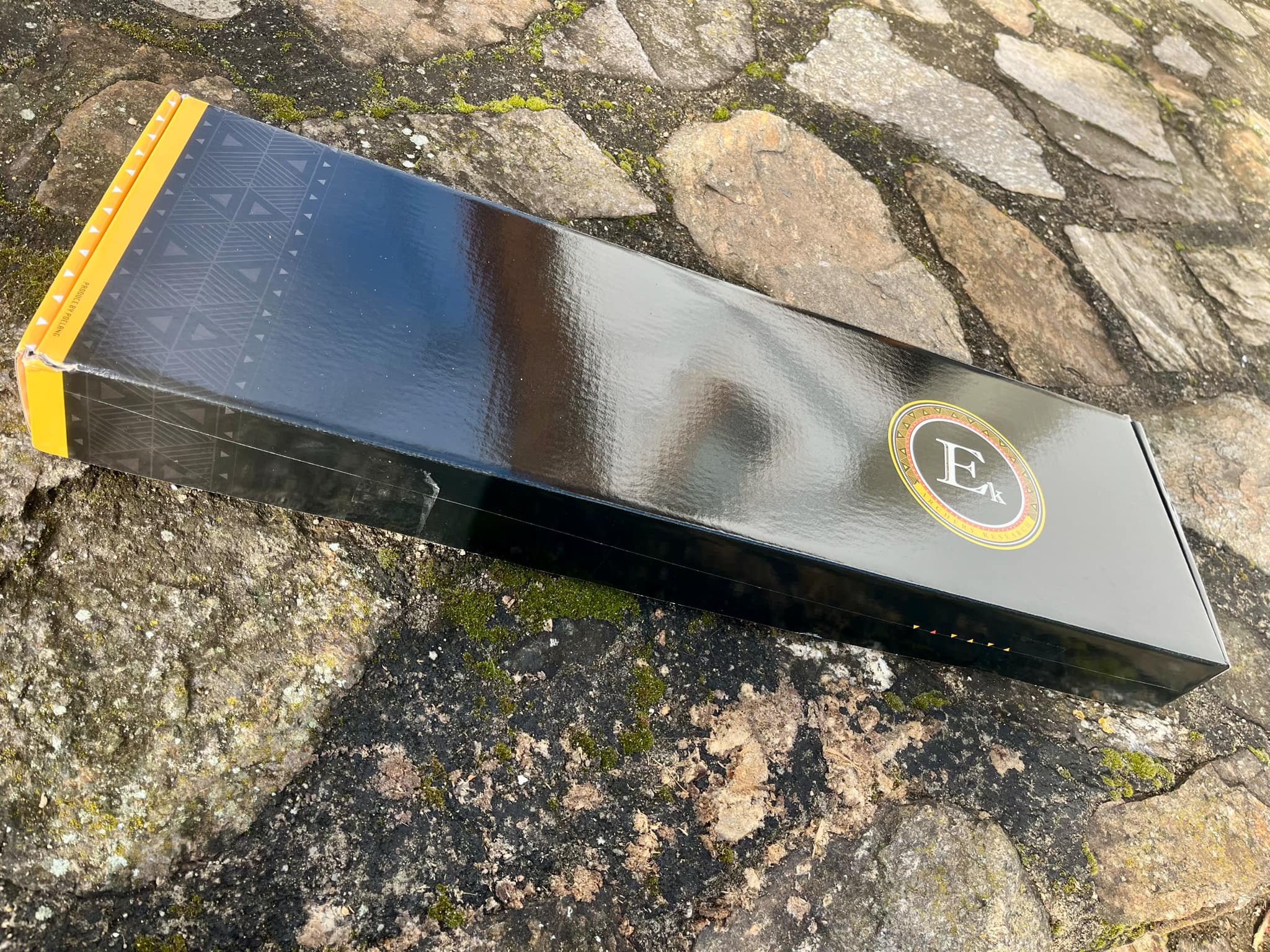

Kuše Vám přijde úhledně zabalená s veškerým příslušenstvím, nutným nářadím (imbusové klíče) a dle návodu jí složíte do 20 minut.
Návod by mohl být větší a přehlednější. Osadíte pouze třmen nášlapu a osadíte rameno/lučiště.

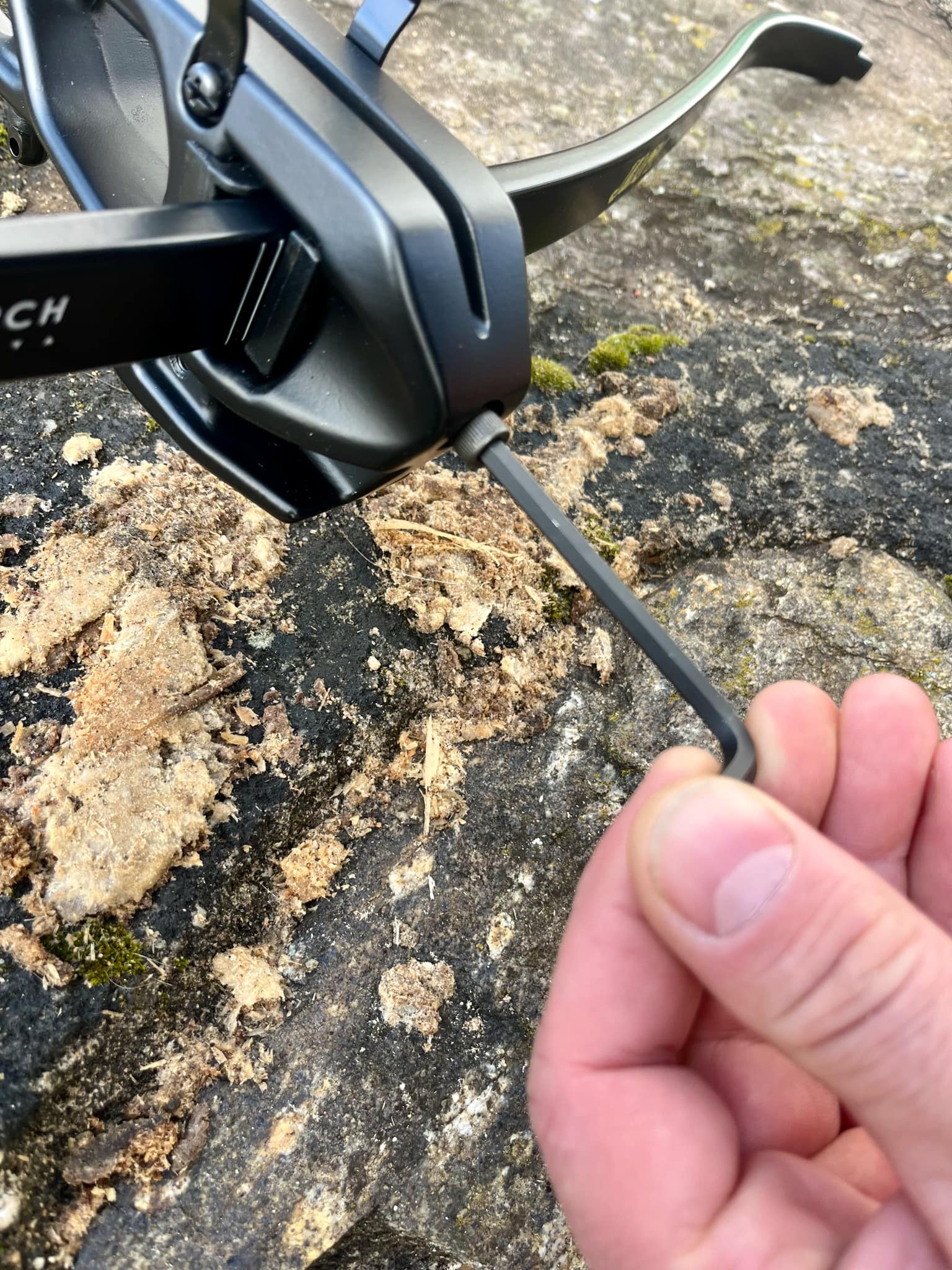

Po vložení ramene do těla kuše je dobré hlavní šroub zakápnout pojistným lepidlem na závity, má jinak snahu se povolovat a je potřeba jej jednou za čas zkontrolovat. Nejvíce práce zabere pomocí stringeru nasazení tětivy. Dbejte, aby byla oka dobře nasazená na nákončích. Kuše přichází v základu s mechanickými mířidly. Ta jsou opravdu velice hrubá a nepřesná. My jsme dokoupili a osadili základní, jednoduchý tubusový kolimátor 1×40 s třemi body.
Máte hotovo, můžete jít střílet. 0

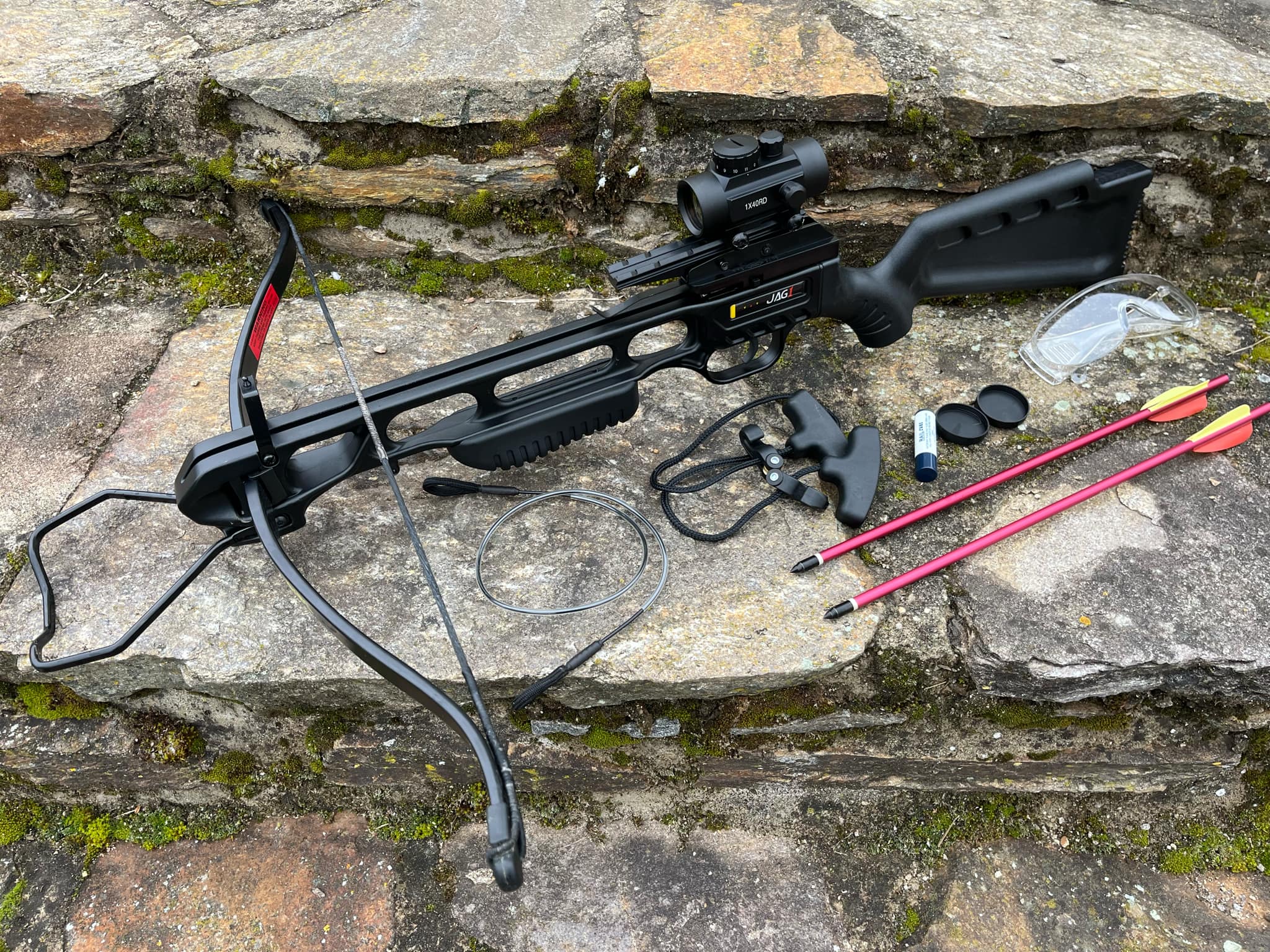

Velmi kladně hodnotím bohaté základní příslušenství ke kuši, včetně stringeru, lankového natahováku, mazání tětivy nebo bezpečnostních brýlí. +1
Vzhled
Jak již bylo zmíněno výše, kuše vychází z konceptu jednoduché kuše Barnett Panzer 1, na které nenajdeme nic zbytečného navíc. Ale přímo vychází až z pozdějšího Barnett Panzer 2.
Konstrukce
Jde o jednoduchý jednodílný odlitek z hliníkové slitiny, do kterého se v přední části vloží jednodílné laminátové rameno o různých nátahových silách a do zadní části vloží spoušťový mechanismus. Přidáte několik plastových dílů předpažbí a pažby a kuše je na světě. O moc jednodušeji už to skutečně nejde.

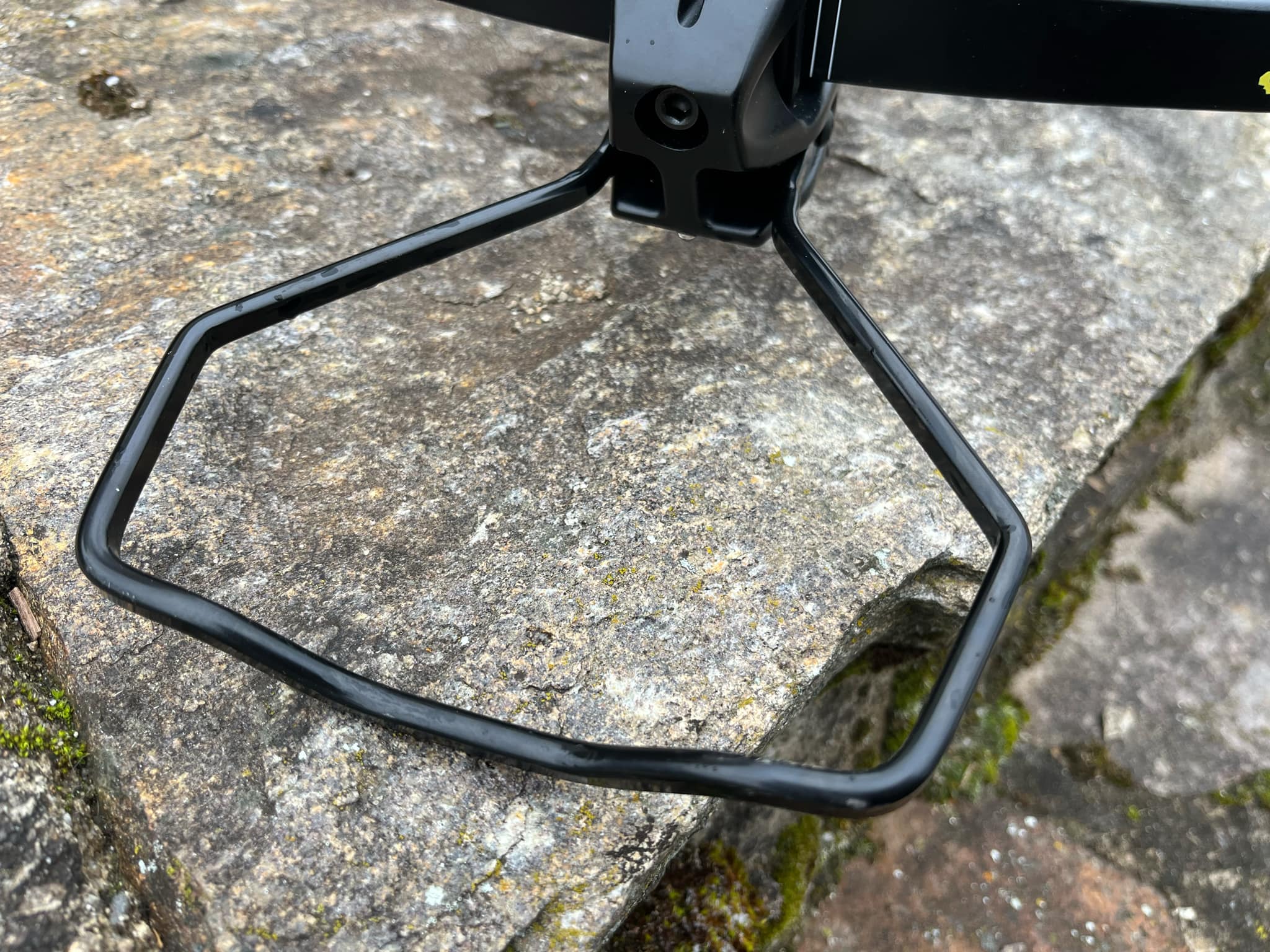

Hliníkové tělo má v přední části rozšíření, hlavu pro umístění ramene a osazení jednoduchého nášlapného třmenu „drátového“ typu, vyrobeného z ocelové kulatinky malého průměru. Jednoduché, lehké. Do budoucna by stálo za to, jej dát do bužírky nebo pogumovat proti odření, snížení hluku nebo zvýšení gripu při natahování na tvrdých površích. 0
Rameno je laminátové, v základním setu o nátahové síle 150 lb.
Ke kuši jsme objednali i náhradní rameno 175 lb, ale bylo zamýšleno osadit jej do budoucna, kdy začínající střelec, v tomto případě mladá slečna, získá více zkušeností a síly pro natáhnutí.
Rysky uprostřed ramene slouží pro vizuální kontrolu správného vycentrování ramene v uložení.
Rameno je uchyceno jedním centrálním šroubem z přední strany. Ten jej přes podložku v hlavě přitlačuje a drží ve správné poloze. Jednoduché, chytré řešení +1
Jen tento šroub zakápněte lepidlem na závity nebo jej pravidelně kontrolujte, má tendenci se povolovat. 0

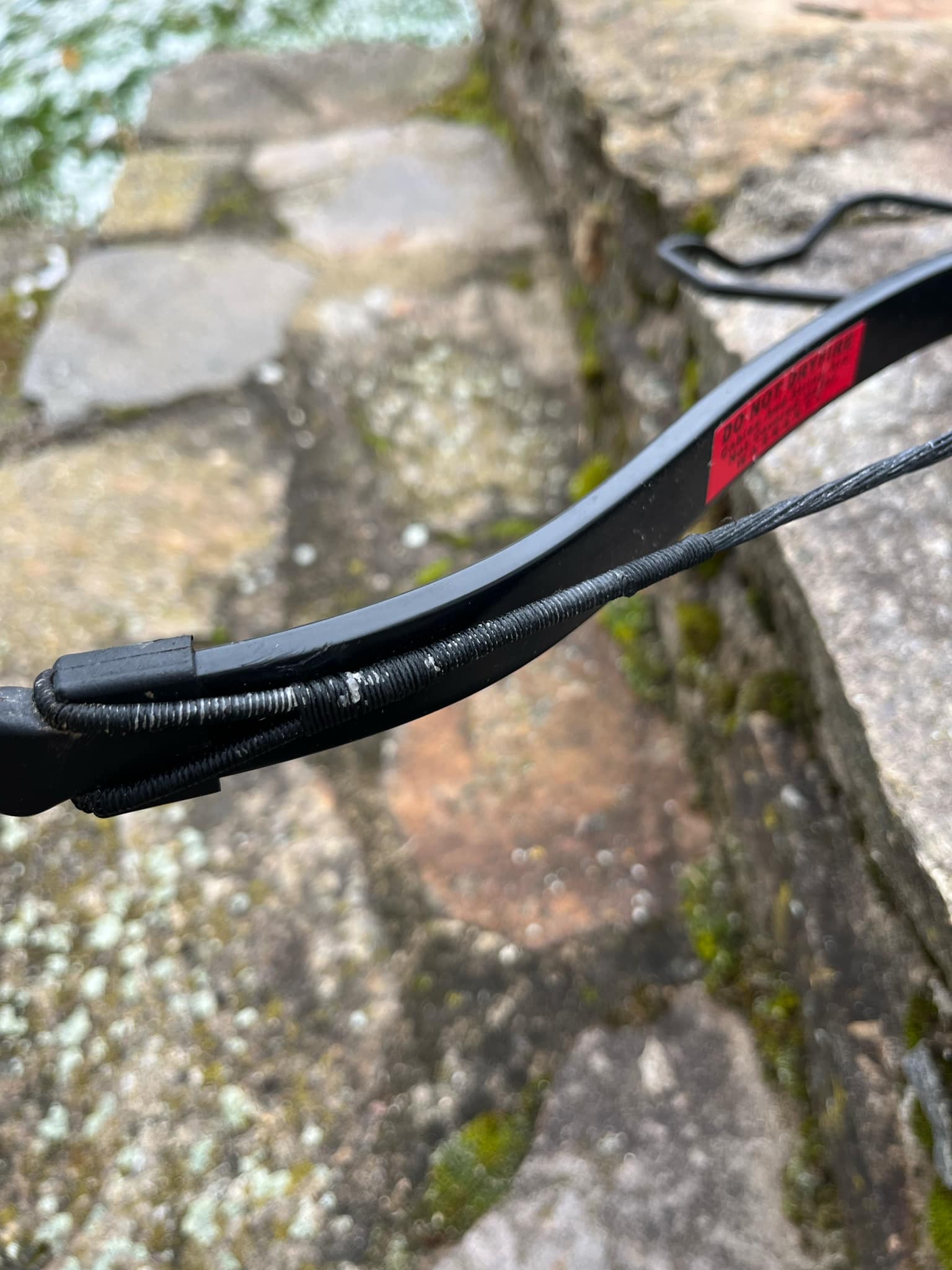

Tovární tětiva je černo šedé barvy, pevná, dobře utažená. Po 150 ranách se nepovoluje, nerozjíždí, nechlupatí. Mazal jsem přibližně po 10 ranách.
Vzhledem k nižším nátahovým silám a rychlostem je taková tětiva schopna vydržet vysoké stovky až tisíce ran. Za cenu tětivy kolem 250,- Kč a to včetně dvou koncovek ramene jde o perfektní poměr cena výkon. +1
Dostatečně hluboký žlábek vedení šípu pak pokračuje viditelně od hlavy až k samotnému záchytu. Tělo kuše je velmi štíhlé a samotný vodící rail je jen tak vysoký, aby pojal výše zmíněnou drážku vedení. Ve spodní části pak přechází lehkou konstrukcí s velkými, podélně oválnými odlehčeními od hlavy až k záchytu spouště. Tím samotné tělo vyztužuje a vytváří prostor na osazení plastového předpažbí a oka pro uchycení nosného popruhu. Stejný oválný vzor vytváří i výřez otvoru pro spoušť nebo odlehčení na zadní části pažby. Tento vzor pak kuši vzhledově sjednocuje a propůjčuje jí nižší siluetu a vzhledově ji odlehčuje.

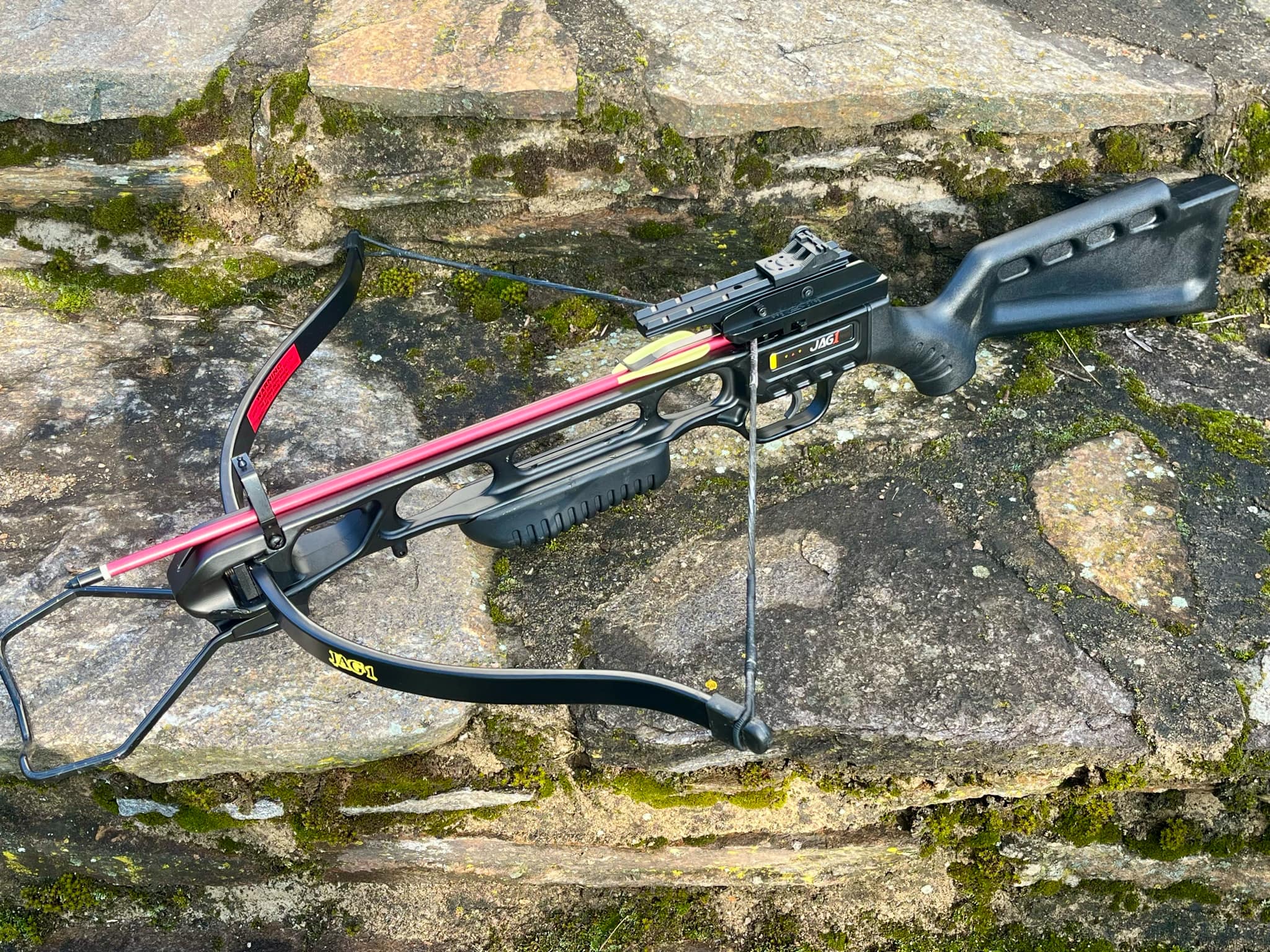

Kuše tak jako celek vypadá čistě, lehce a elegantně.

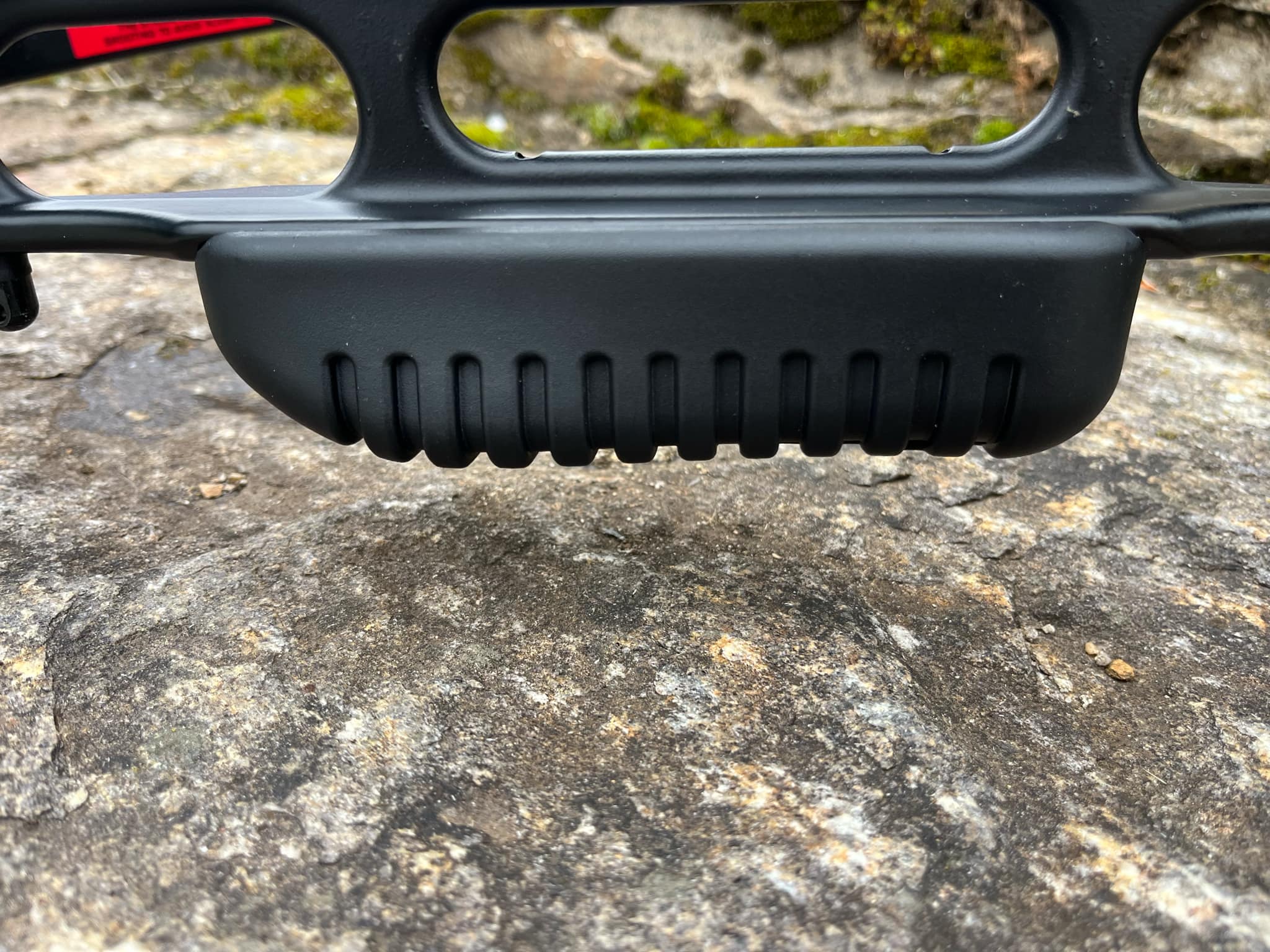

Předpažbí je samostatné, plastové. Je opatřeno 11 příčnými drážkami pro lepší úchop. Stejný vzor se pak opakuje na úchopu v zadní části pažby. Ta je opět jako samostatný díl a tyto drážky jsou zde 4.
V horní části nad úchopovou částí je žlábek pro lanko natahováku.

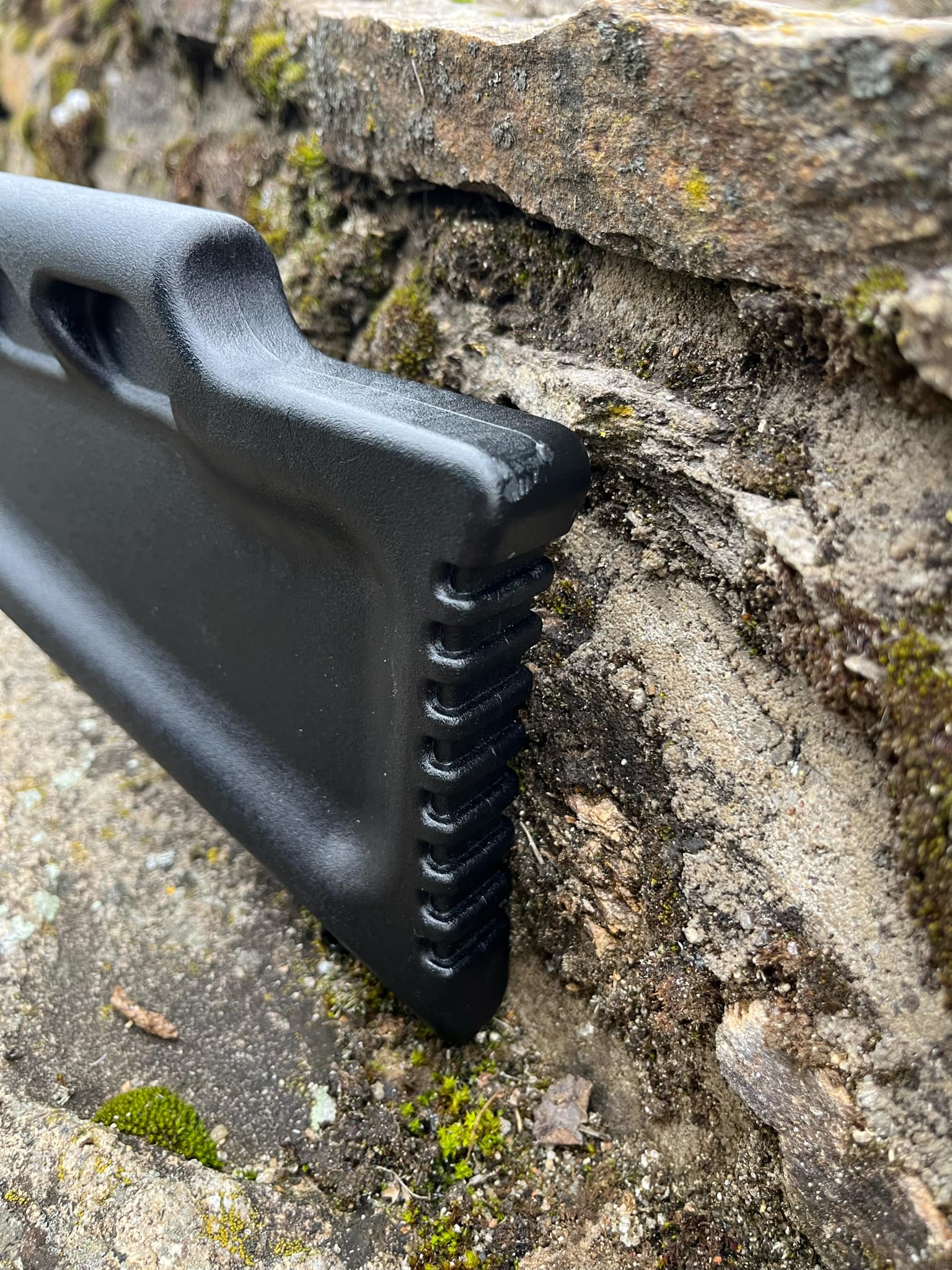

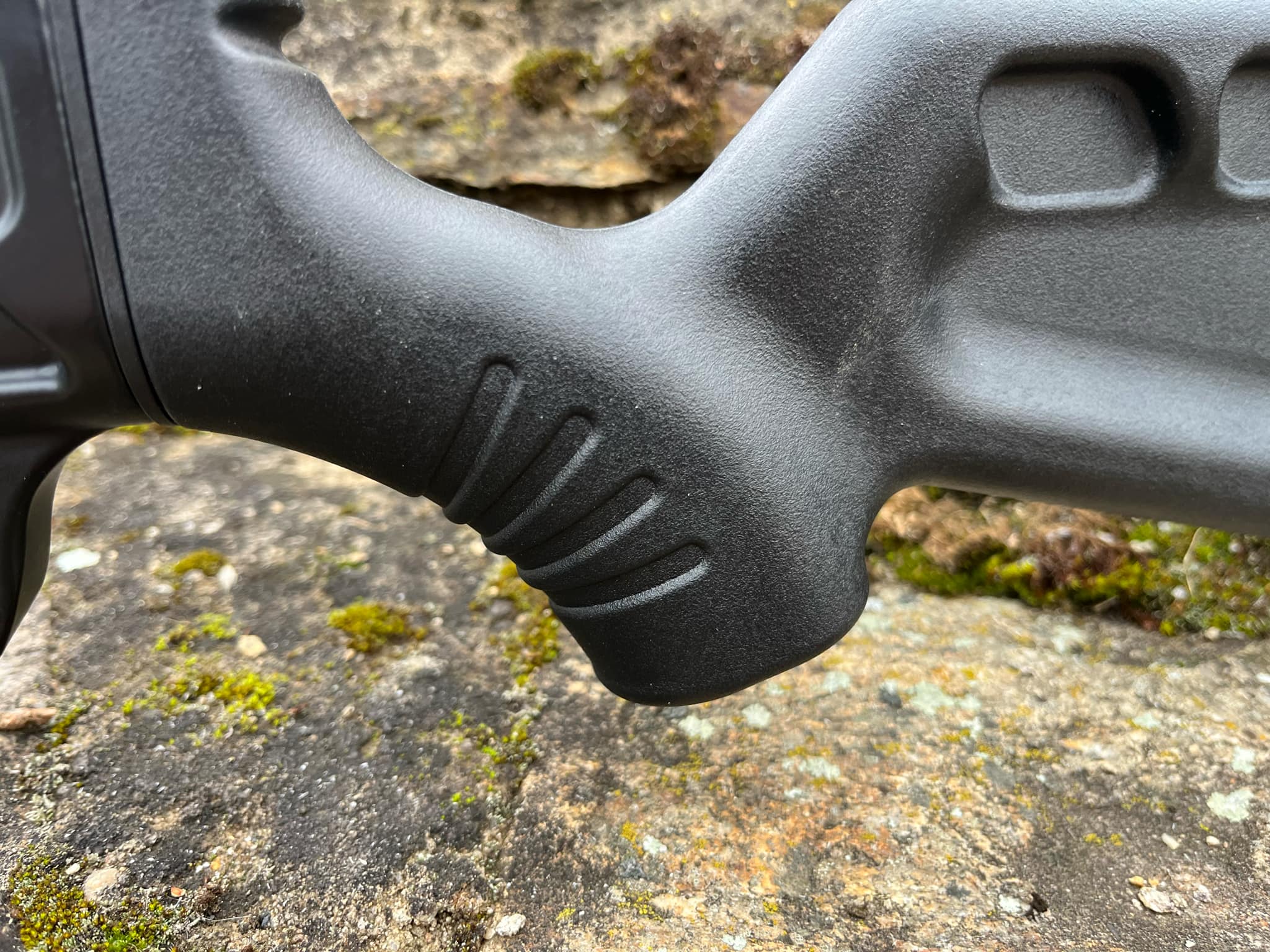

A nakonec se tento vzor opakuje na botce pažby, ta má mírné vybrání a 8 hlubších příčných drážek pro jistější založení v rameni. +1
Plast předpažbí i pažby je jednoduchý, jemně matně černý. Může působit levně. Na druhou stranu jsou díly čisté, bez otlaků forem, bez otřepů. Plast je příjemný na dotek, nestudí, je odolný vůči okolním vlivům a poškrábání. Matné provedení navíc zabraňuje odleskům. +1
Stejně tak ergonomie kuše je velice dobrá a většina střelců snadno najde tu správnou polohu a úchop. Je vhodná jak pro praváky, tak pro leváky. +1
Dovolil bych si jen malou výtku, kdy předpažbí by mohlo mít větší ochranu prstů proti jejich vniknutí do dráhy tětivy. Přeci jen je to kuše pro začínající střelce a opatrnosti není nikdy nazbyt. Jde o úpravu jednoho plastového výlisku. -1
Tvar, subtilnost i bohaté odlehčení těla kuše pak neumožňuje spodní ani boční osazení R.I.S. lišt pro příslušenství (bipod, svítilna, laser, naviják). Pro většinu střílení nebudou tyto věci potřeba, jdou vyřešit jinak a v době vzniku kuše s nimi nebylo ani počítáno, ale oproti moderním konstrukcím je to nevýhoda. -1
Stejně tak není možné osadit na malou hlavu například vodováhu. -1
Naopak na svou dobu byla velmi dobře vymyšlená spoušť a záchyt tětivy. Jedná se o mechanismus zachycující tětivu zespoda. Ten se za více než 40 let od jeho uvedení nezměnil. Má výhodu jednoduchosti a automatického vystavení pojistky. Což jej činí velmi vhodným zejména pro začínající střelce. +1
Jeho malou nevýhodou je relativní subtilnost. Jak klapka samotného záchytu, tak osičky, pružinky jsou drobné, a i když byly původní Barnetty koncipovány na rozsah nátahových sil 50 – 220 lb, je podle slov a dlouholetých zkušenostech střelců Barnettu, kterým je třeba kamarád Míra Dušek, ideální rameno s nátahovou silou 150 lb. Ze 175 lb nezískáte mnoho výkonu navíc, razantně se však sníží životnost ramene, tětivy, záchytu.
Stejně tak množství úprav spouště je omezenější než například u spoušťových mechanismů Excalibur, kde se navíc dodávají i celé aftermarket laděné spouště od Triggertech. 0
Koncepce záchytu tětivy zespodu má malinkou slabinu, kterou asi většina střelců nepostřehne. Při vypuštění se tětiva pohybuje vpřed a mírně nahoru a má tendenci šíp v zadní části přizvednout. I když je šíp přitlačován přítlakem, jsou to drobné nuance, které se mohou při opravdu přesném střílení projevit. Proto je třeba legendární záchyt Excalibur shora přesnější. U něj se při vypuštění shora tětiva pohybuje vpřed a tlačí dolu na rail a ještě jistěji tak vede šíp. 0
Jazýček spouště je dobře tvarovaný a má optimální vzdálenost od úchopu pro správnou pozici prstu na něm. Odpor spouště je pak příjemně lehký, překvapivě konzistentní s průměrnou hodnotou
1 542 gramů. +1

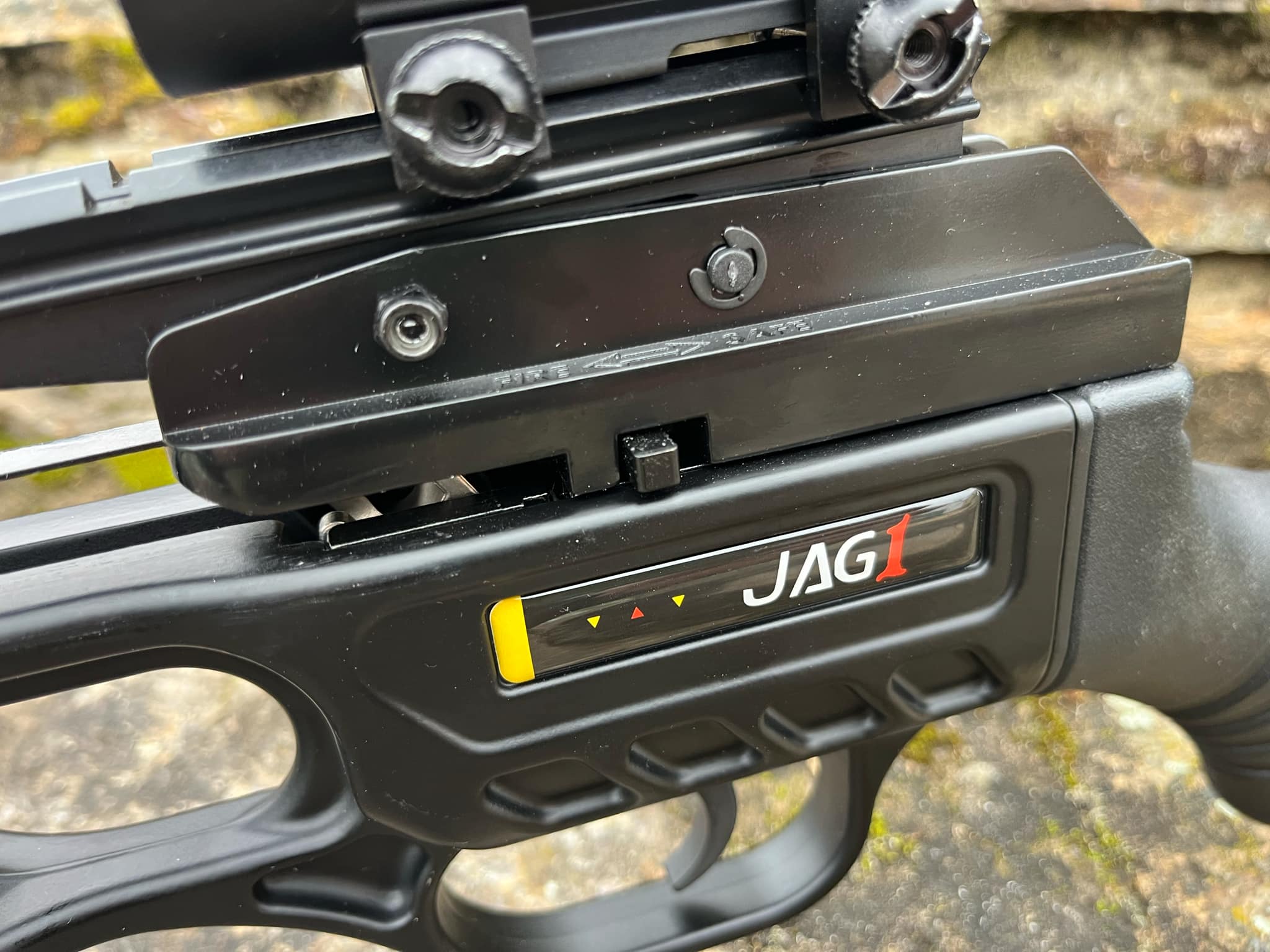

Na schránce spouště je vidět ovládání automatické pojistky, které je oboustranné jak pro praváky, tak leváky. +1

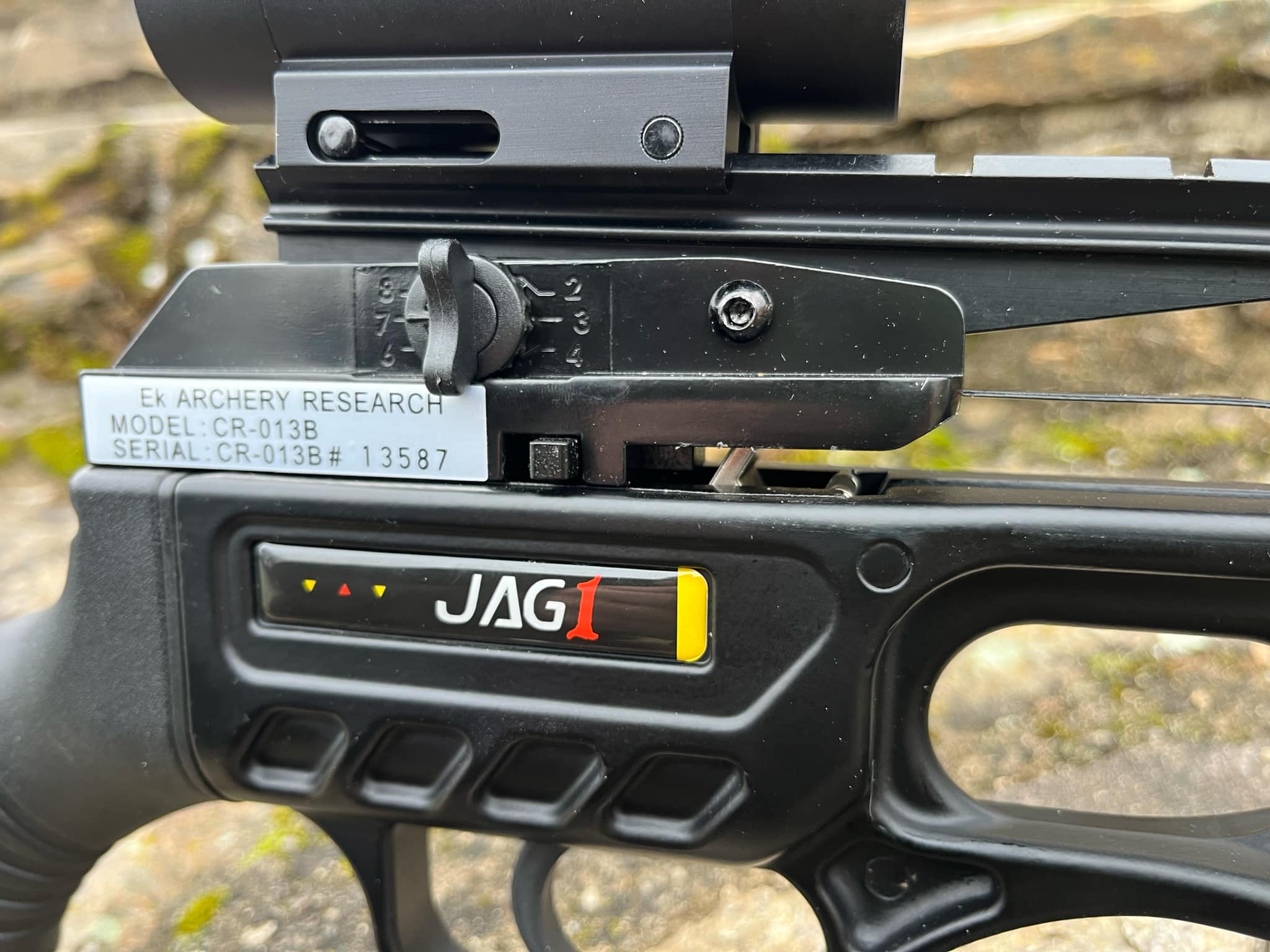

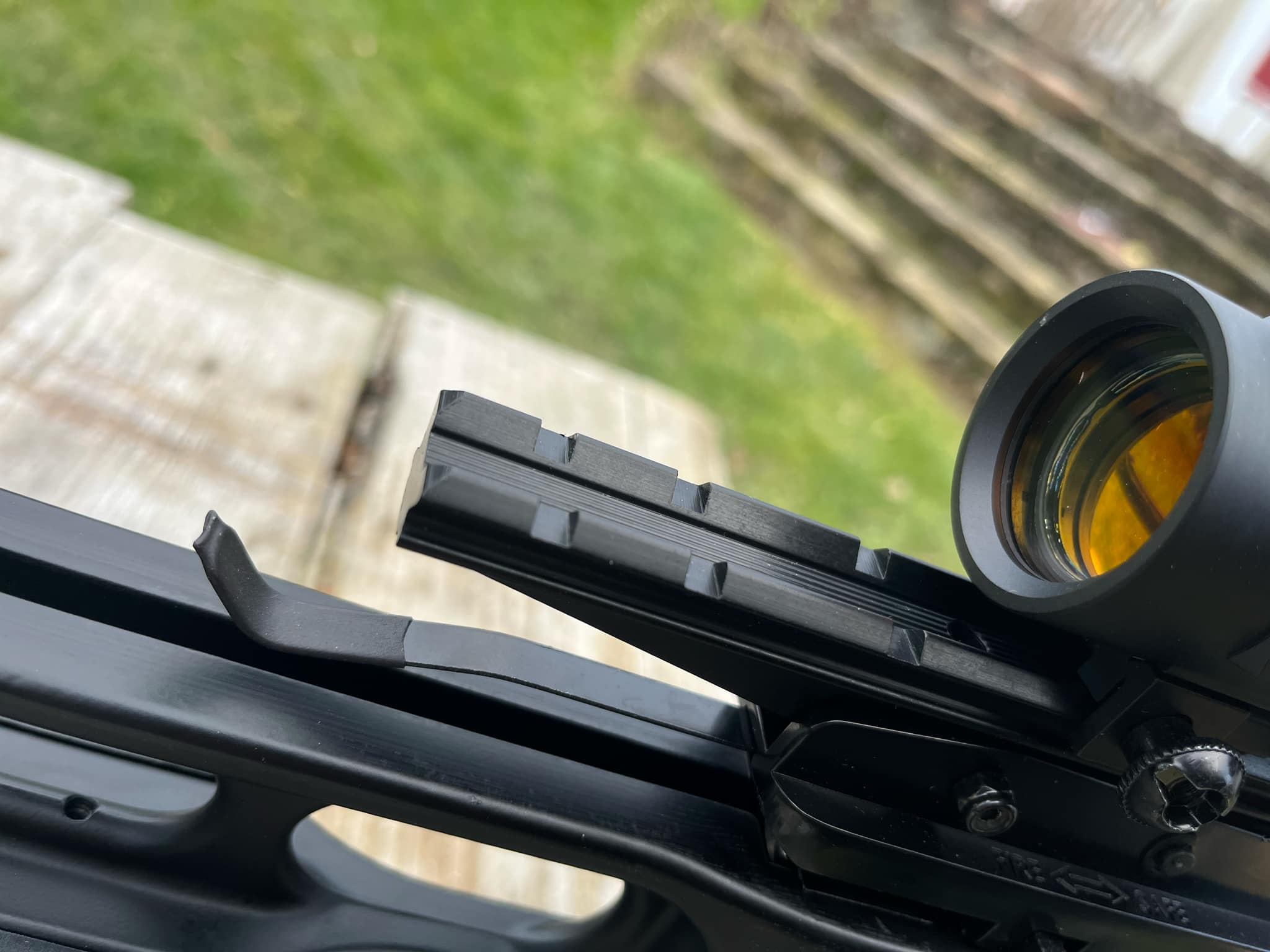

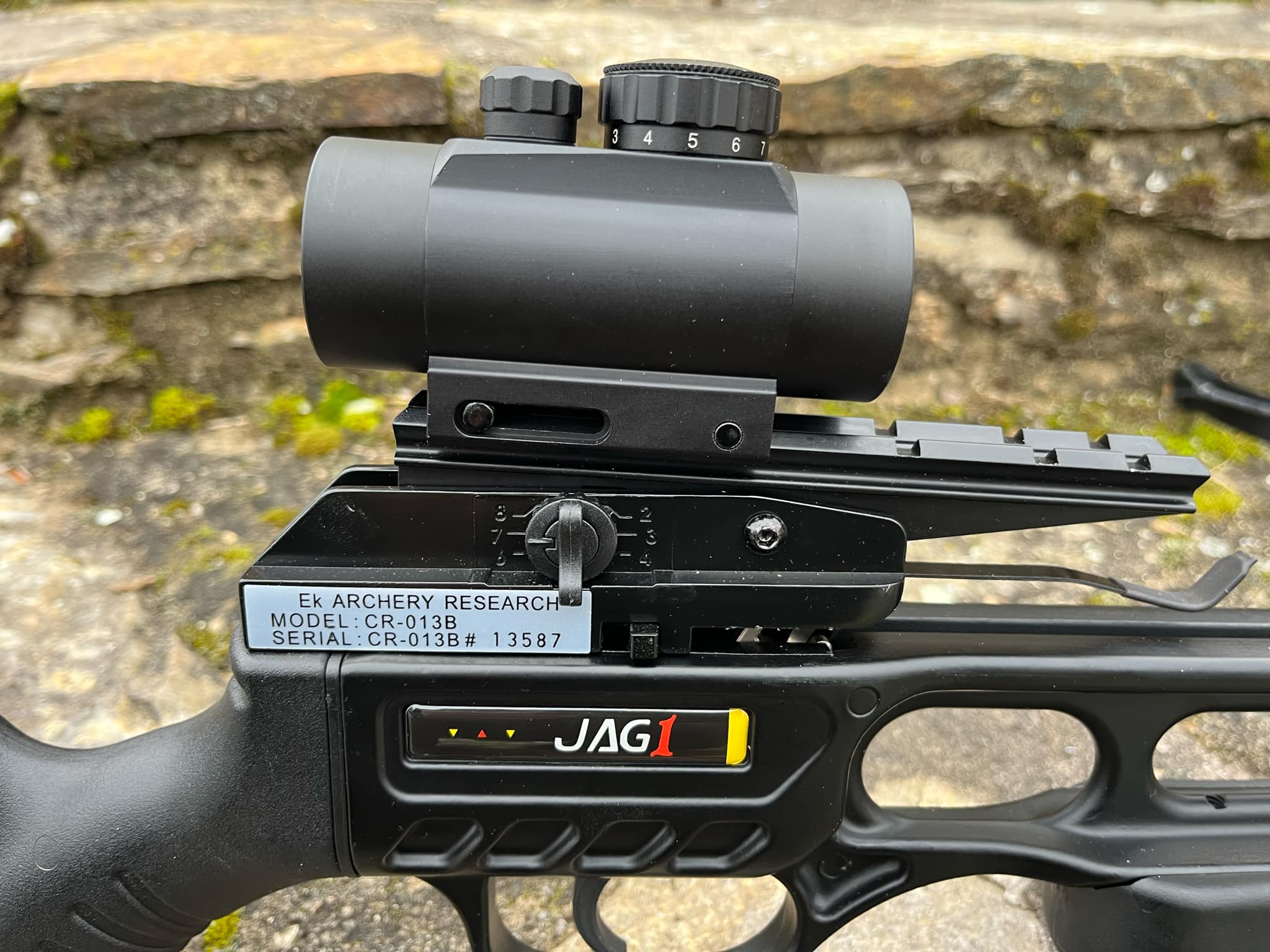

Co je však nové, je jednoduchý, byť trochu hrubý náklop lišty osazení optiky. Velice podobné řešení kdysi využívaly kuše Horton.
Má ovládání z pravé strany kuše. Otočný knoflík má 9 poloh – 0 tedy vodorovnou polohu lišty náklopu, až po 8, kdy je lišta nejvíce nakloněná a umožňuje střelbu na největší vzdálenost. Pružinka náklopu je relativně slabá a náklop samotný vykazuje vůle v uložení. Proto bude vhodný zejména pro lehčí optiky. Ideálně otevřené nebo tubusové kolimátory, kušohledy a malé puškohledy.

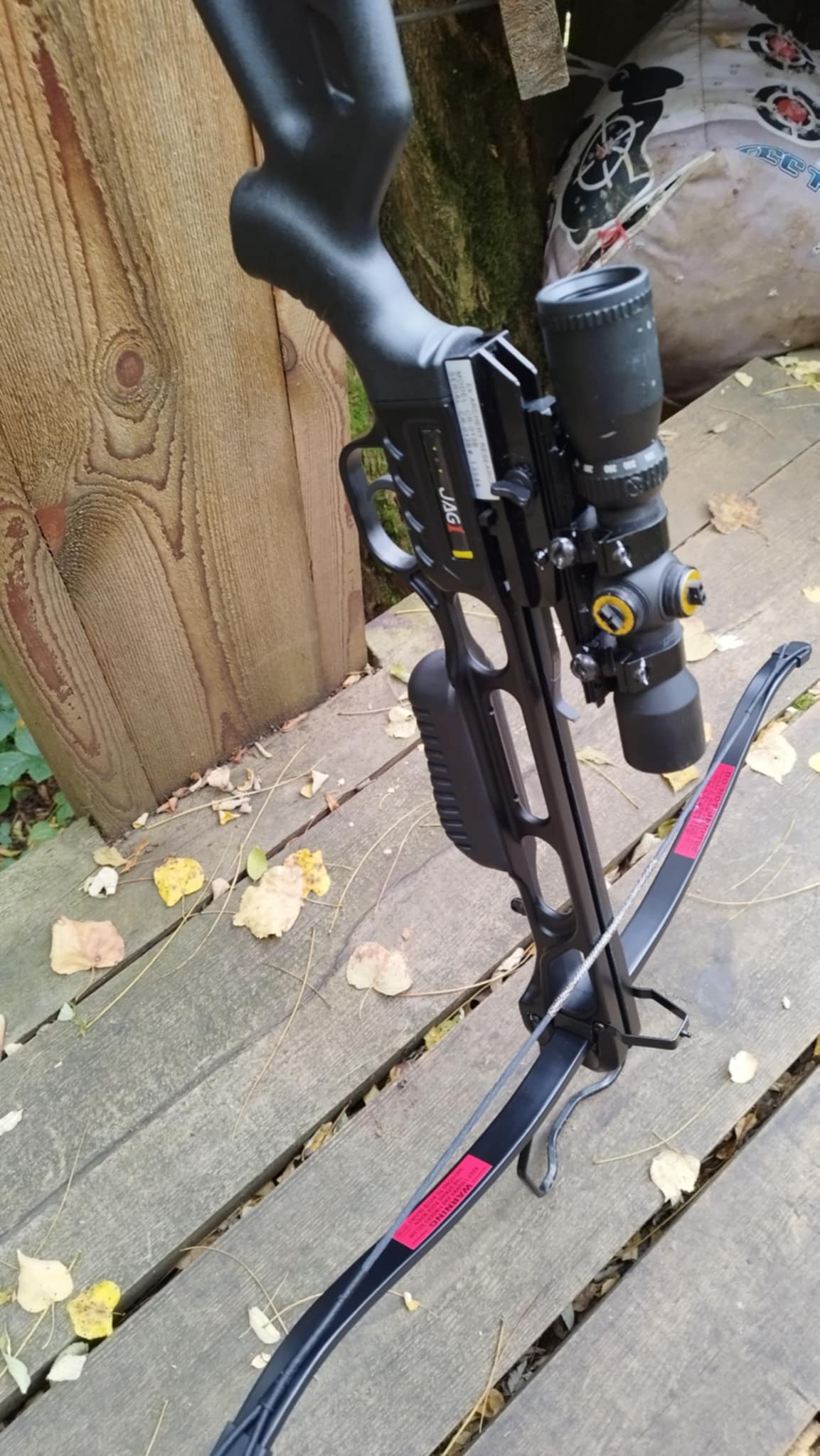

Například Vláďa Lazarev na Jaguaru používá malý kušohled Excalubur DeadZone 4×32, míří na kříž a vzdálenosti volí přímo na náklopu. Jednotlivé body/kliky první půlky stupnice pak při šípu o hmotnosti 370-375 grainu odpovídají vzdálenostem 10, 15, 20, 25, 30, 33, 37 a 42 metrů.

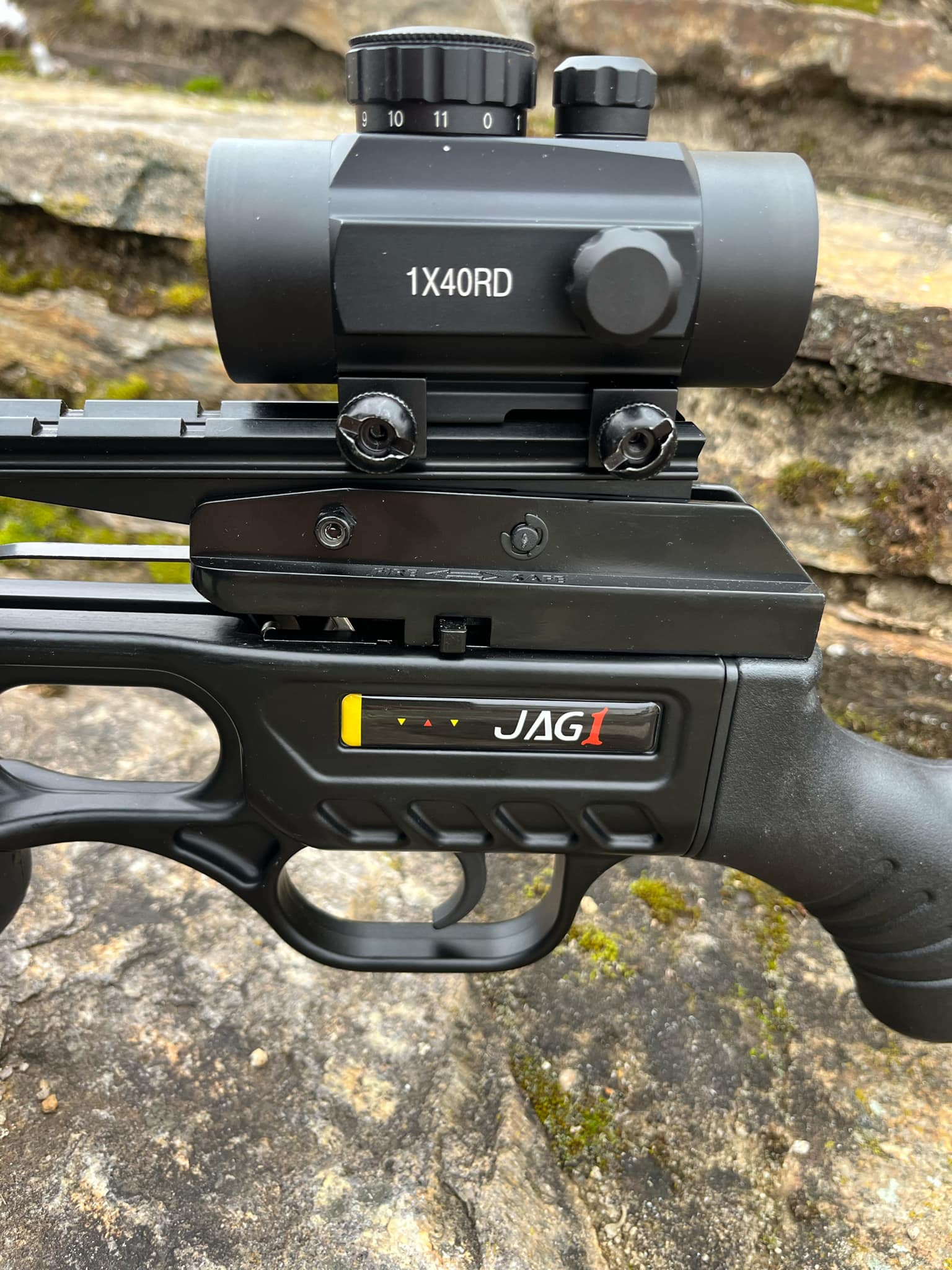

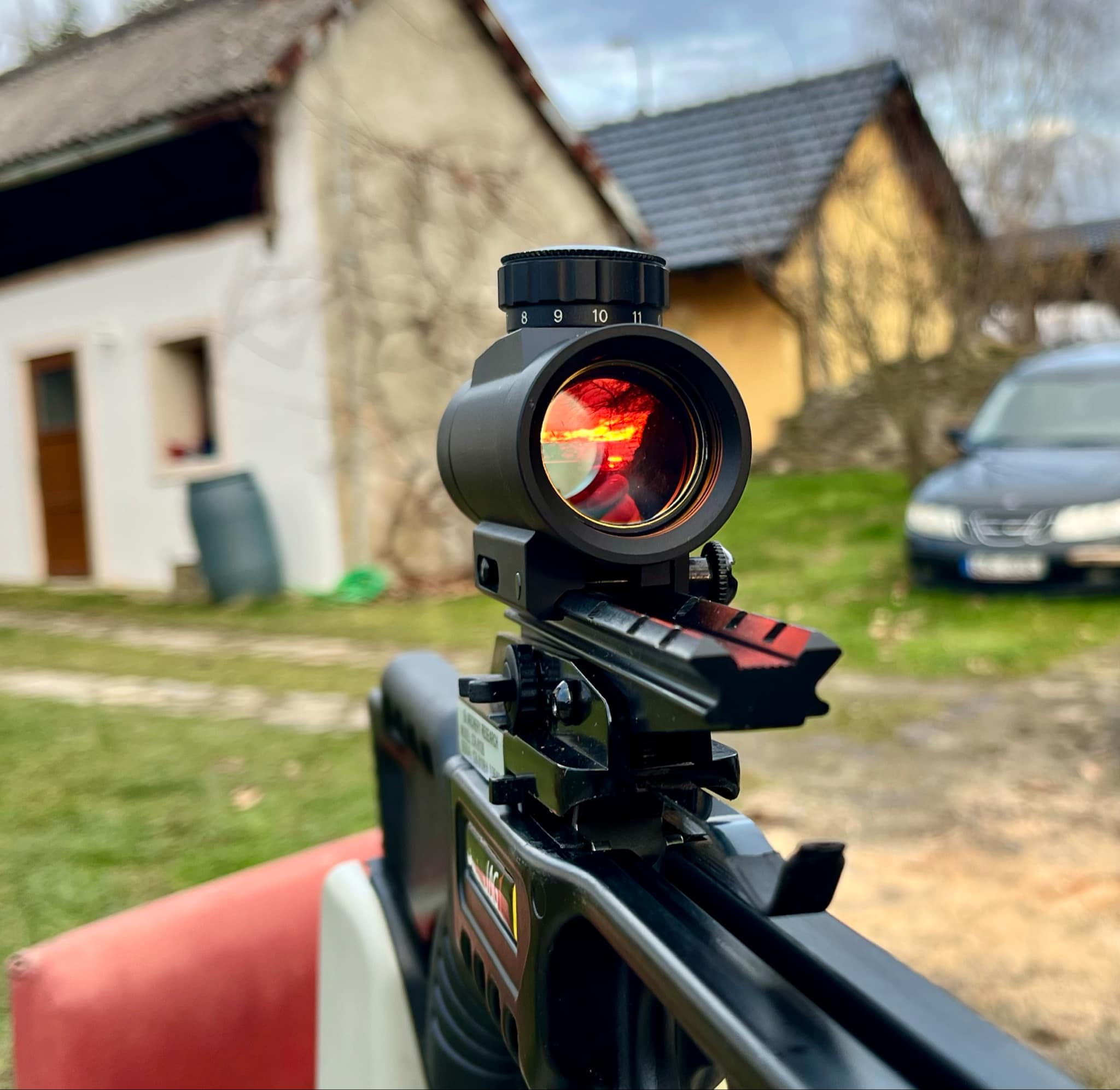

Já jsem osadil jednoduchý tubusový kolimátor se třemi záměrnými body. Na náklopu nastavil střední stupeň 4 a kolimátor nastřelil se šípy 345-350 grainu tak, že jednotlivé body odpovídají vzdálenostem 10, 15 a 25 metrů. Na hobby střelbu na zahradě plně dostačující. +1

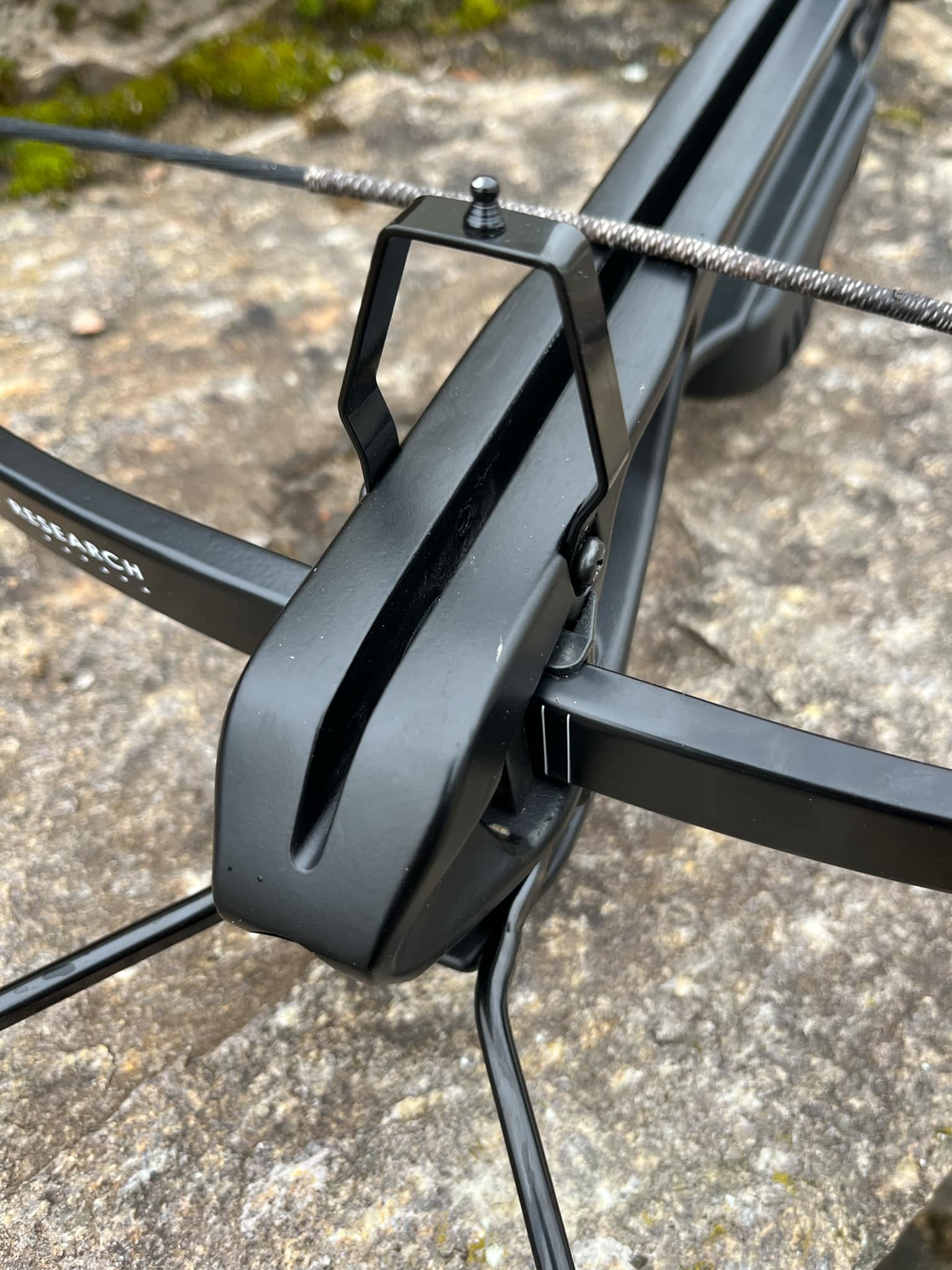

Přítlak šípu je řešen klasickým plochým přítlačným jazýčkem z pérové oceli. Jednoduché, prověřené a spolehlivé řešení. Zde jej výrobce na konci opatřil i pogumováním bužírkou pro snížení otěru a poškrábání povrchu šípů. +1

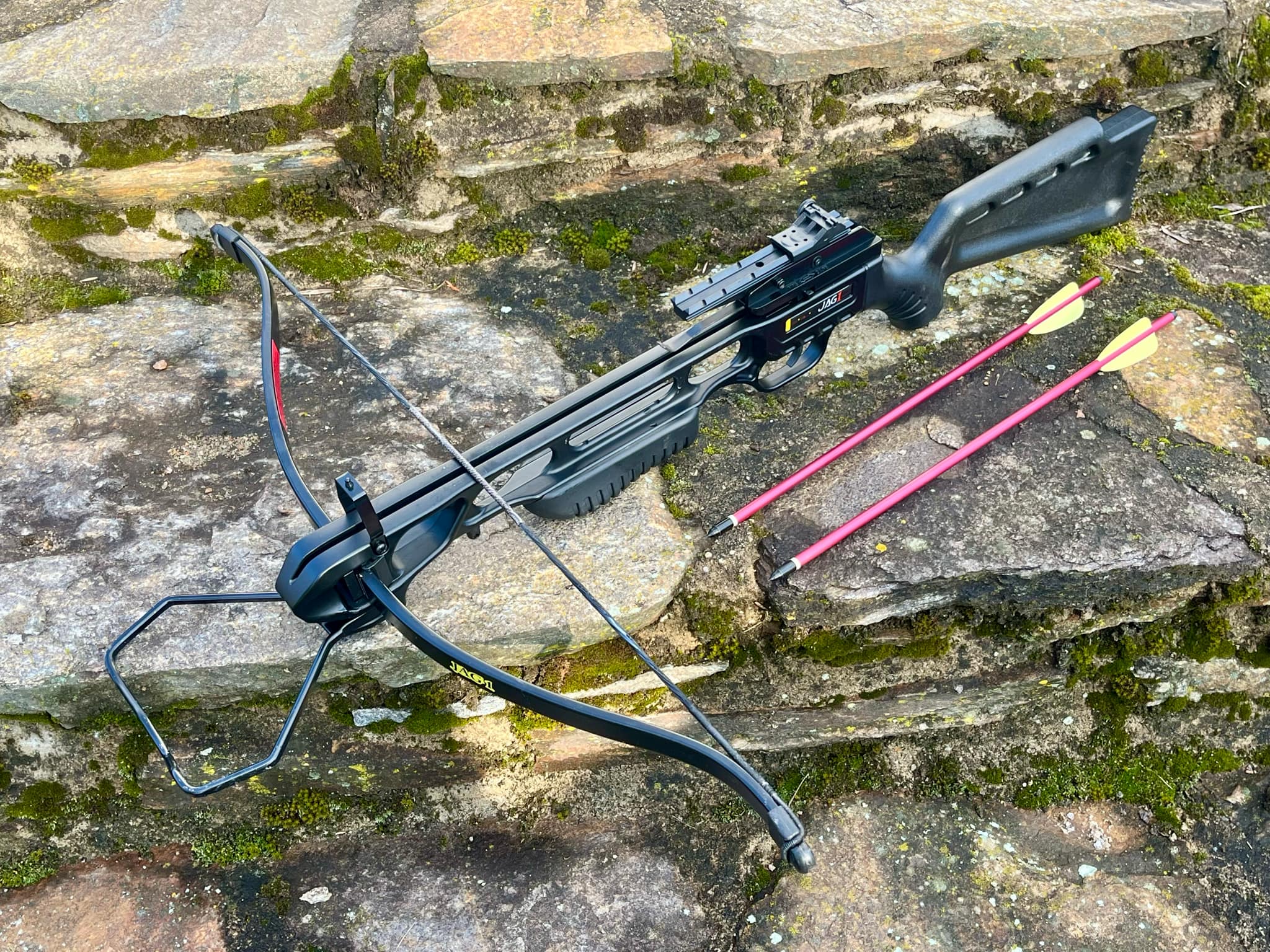

Snad poslední výtku zaslouží dodání pouze dvou duralových šípů.
Jedná se nejlevnější duralové šípy 2018 v délce 16“ s celkovou hmotností 349 grs, s hliníkovým inzertem, 100 grs hrotem, 3“ letkami a plastovým končíkem halfmoon. Jak jsem již někde avizoval, šípy bych nedal ani jako oporu k rajčatům. Váhová tolerance mezi šípy velká, zpracování bídné, po několika ranách vypadávaly zadní končíky. Nicméně jsem použil lepší z dvojice šípů, zalepil zadní končík a vše testoval a nastřeloval s tímto jedním šípem.
Pro výrobce bych určitě doporučil dodávat kvalitnější duralové nebo karbonové šípy a alespoň tři kusy, které považuji za minimum pro nastřelení a docílení soustřelu kuše. Za výše uvedené -1
Střelba
Ek Archery Jaguar 1 hned na úvod překvapí ještě než vystřelíte svým snadným průběhem nátahu.
Kuše má psanou nátahovou sílu 150 liber a díky otevřenému úhlu tětivy na záchytu je možné jí natahovat pouze rukama. Za přispění lankového natahováku je to až komicky snadné. Kuši s pomocí lankového natahováku natáhla i 12 letá slečna, pro kterou je kuše určena, „jako když natahuje gatě“ :). +1
Snažte se natahovat vždy lankovým natahovákem, natažení je vždy přesné a tětiva na záchytu perfektně vycentrovaná. Střílení tak bude přesnější.
Takže jí mohu vřele doporučit všem, ať již začínajícím střelcům, střelcům drobnější tělesné stavby, tak ženám i dívkám.
Příjemné je automatické zajištění pojistky proti výstřelu. Pro nováčky tedy zbývá hlídat správné založení šípu. Ten může být jak s končíkem typu halfmoon, tedy s vybráním, tak jak jej mají tovární šípy. Rozdílně barevná letka z trojice jde vždy směrem dolů tak, aby končík nasedal výřezem na tětivu. Stejně tak můžete použít jakýkoliv typ plochých končíků typu flat nock, Rhino nock, Omni nock a další. Reflexní konstrukce a otevřený úhel tětivy na záchytu umožňuje střílet širokou plejádu šípů. To je z dalších výhod takové konstrukce. Kuše schroustá vše. +1
Další výhodou plochých končíků je nejen širší výběr vhodných šípů, ale i možnost založit šíp jakoukoliv letkou do žlábku. To přináší rychlejší obsluhu a snižuje možnost lidské chyby při založení. +1
K tomuto kompletu byly vybrány aftermarket šípy Black Eagle Excalibur Quill v délce 16,5“, celkovou váhou 360 grs, hliníkovým inzertem, 100 grs hrotem, 2“ letkami Blazer a plochým hliníkovým končíkem Excalibur typu Rhino. Stejně tak můžete použít řadu ještě lepších selektovaných šípů Black Eagle Excalibur Proflight v délce 16,5“. Výsledná konzistence soustřelů a celková přesnost půjde výrazně nahoru. 0
Jen si dejte pozor na výšku letek, aby se nezachytávaly o rameno během výstřelu. Pak by bylo potřeba vodící letku o několik mm zkrátit. Viz příklad (zelená letka):

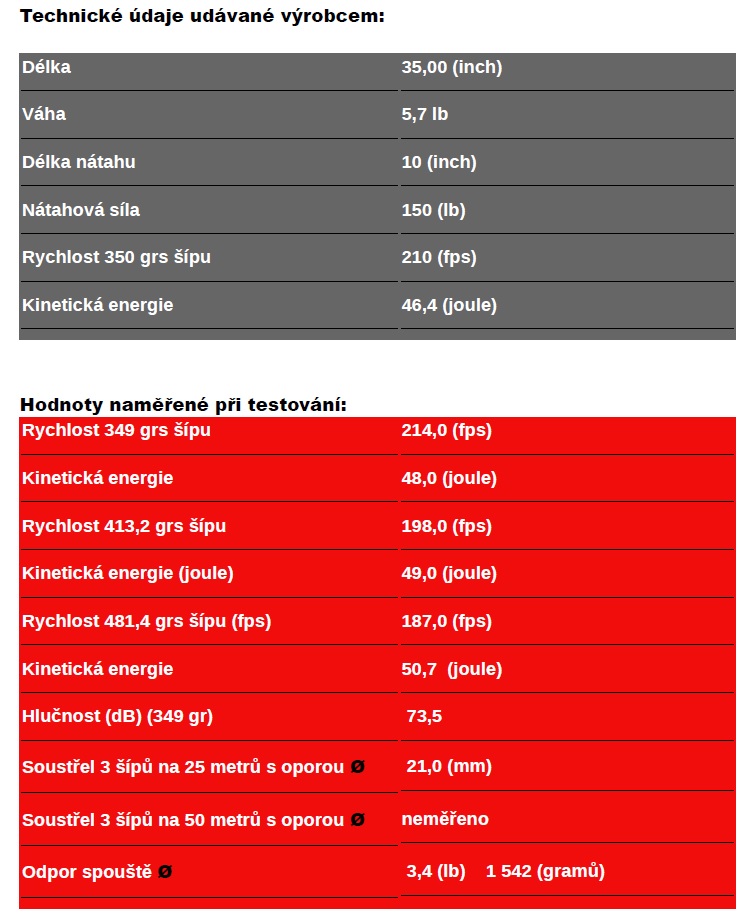

Měření

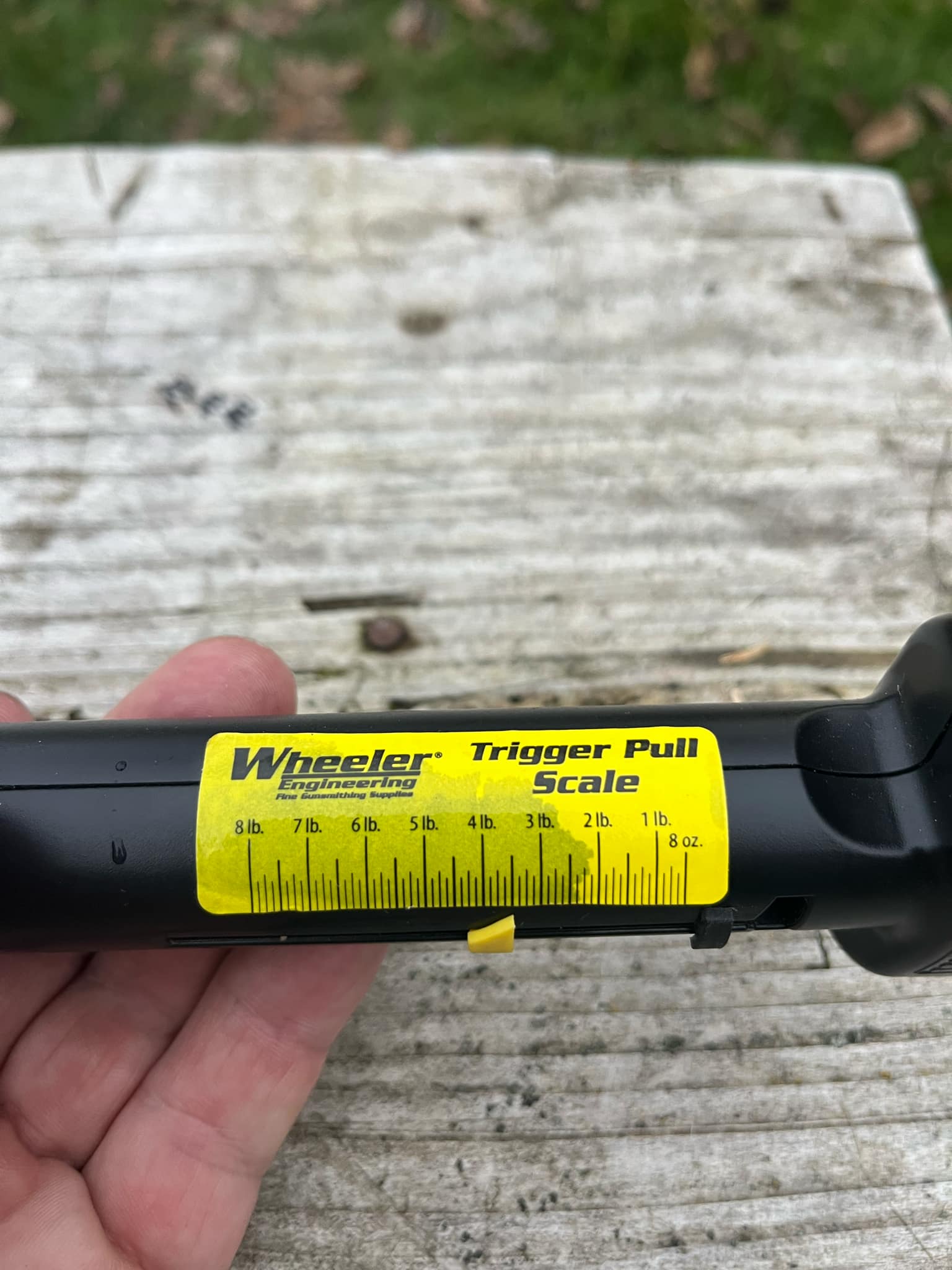

Zbývá tedy zamířit, odjistit a zmáčknout jazýček spouště. Ta je dle měření váhou odporu spouště Trigger Pull Scale, velmi příjemná a překvapivě konzistentní, po 8 pokusech, zaznamenán nejvyšší (4,0 lb) a nejnižší výsledek (3,0 lb), průměr ze všech měření (3,4 lb) tedy 1542 gramu. Za mě spokojenost. +1
Následný výstřel je velice příjemný a tichý. Je to dáno nižšími energiemi i následnými ztrátami. Hluk jsem měřil hlukoměrem Steinberg Systems SBS-SM-130C a průměr z 8 měření byl pak 73,5 dBa s šípem 349 grainu. S těžším šípem a v sušších, teplejších podmínkách by byla hlučnost ještě nižší. Teplota 10°C, vlhkost 66%, vítr 15 km/h, v nárazech 34 km/h. Přístroj 1 metr vedle kuše v úrovni ramen, mikrofonem směřujícím ke kuši. Zatím nejnižší měřený výsledek. +1
Na měření rychlosti jsem použil hradla Caldwell Ballistic Precision. Dle měření s jinými hradly máme zkušenost, že Caldwell proměřují zhruba o 5 fps více. Proto tedy naměřený údaj – 5 fps.
Šípy použité pro měření byly tovární duralové AL 2018, 16“, o hmotnosti 349 grainů (průměrná rychlost 214 fps), Black Eagle Executioner 20“ 413,2 grainů (průměrná rychlost 198 fps) a Black Eagle Executioner 22“ 481,4 grainů (průměrná rychlost 187 fps). Je tedy vidět, že kuše překonává hodnoty uváděné výrobcem, a že kuše je schopna i s těžkým šípem dále růst na kinetické energii (tedy výkon do 500 grainů nevadne) +1
Vzhledem k nižšímu výkonu a zaměření kuše, jsem stejně jako u Ek Archery Cobra Adder, Ek Archery Siege 300 nebo Barnett Wildcat prováděl pouze na vzdálenost 25 metrů a to je přesně vzdálenost a teritorium vhodné pro tuto kuši.
Kuše byla osazena jednoduchým tubusovým kolimátorem 1 x 40 se třemi záměrnými body. Střelba s kolimátorem je určena na větší cíle a rychlé zamíření. Přesná střelba na terčík na 25 metrů tedy není úplně tím, k čemu byl určen. Tečka kolimátoru na 25 metrech téměř překryje okraje černého středu vzduchovkového terčíku. Je tedy potřeba snížit jas na nejnižší hodnotu, tečku umístit tak, aby byla lemována slabým okrajem černého středu, vycentrovat, zklidnit dech a vystřelit. Po více ranách začíná být oko unavené. Jakékoliv zhoršení světelných podmínek pak takovou střelbu více a více ztěžuje. Za šera je i nejnižší intenzita záměrným bodů příliš vysoká a terč za ní je naprosto nečitelný.
Pokud budete střílet na větší terče, figury bude to bezproblémové. 0

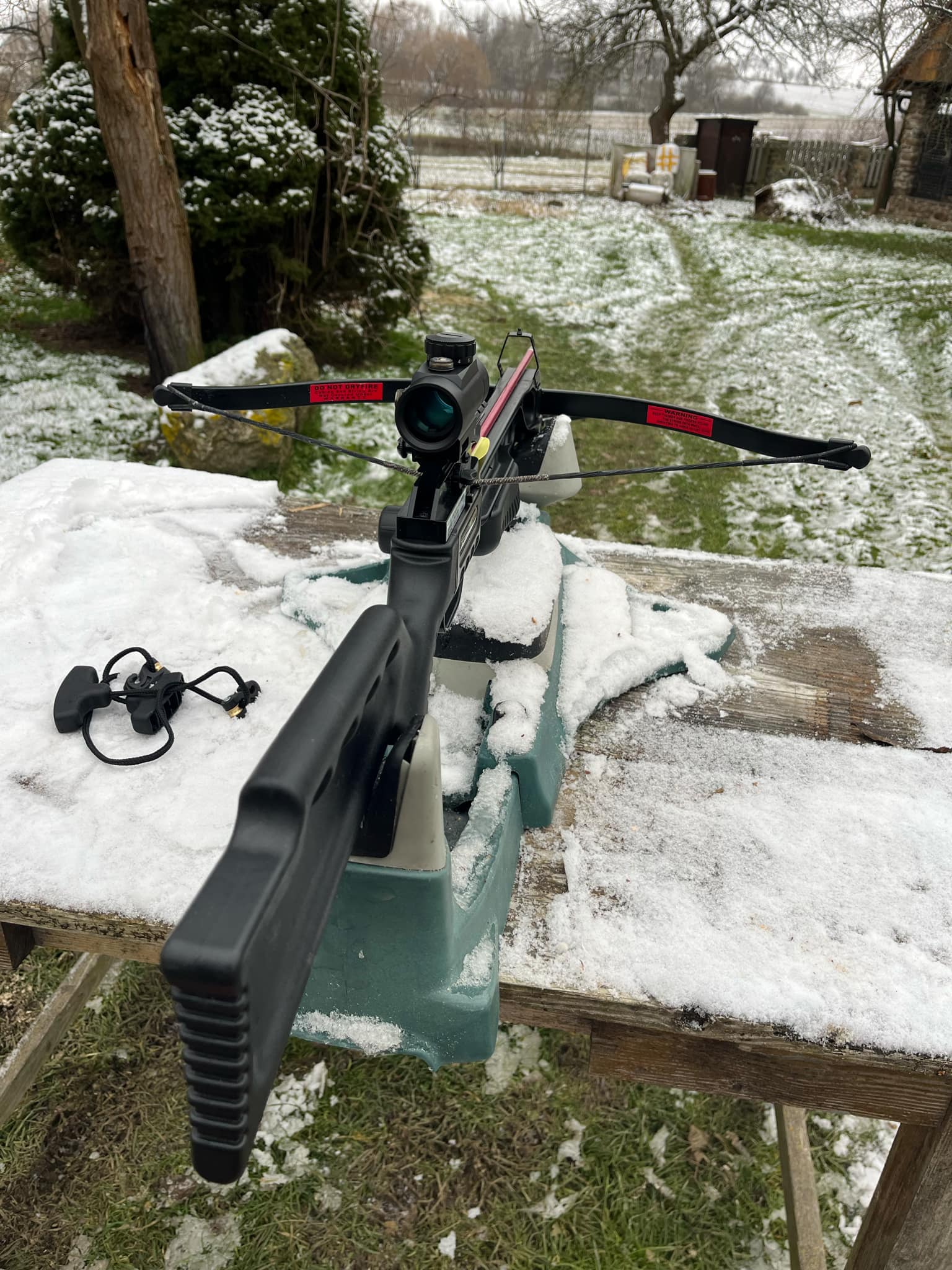

Střelbu s oporou jsem prováděl vsedě, ze střelecké stolice Caldwell Matrix.

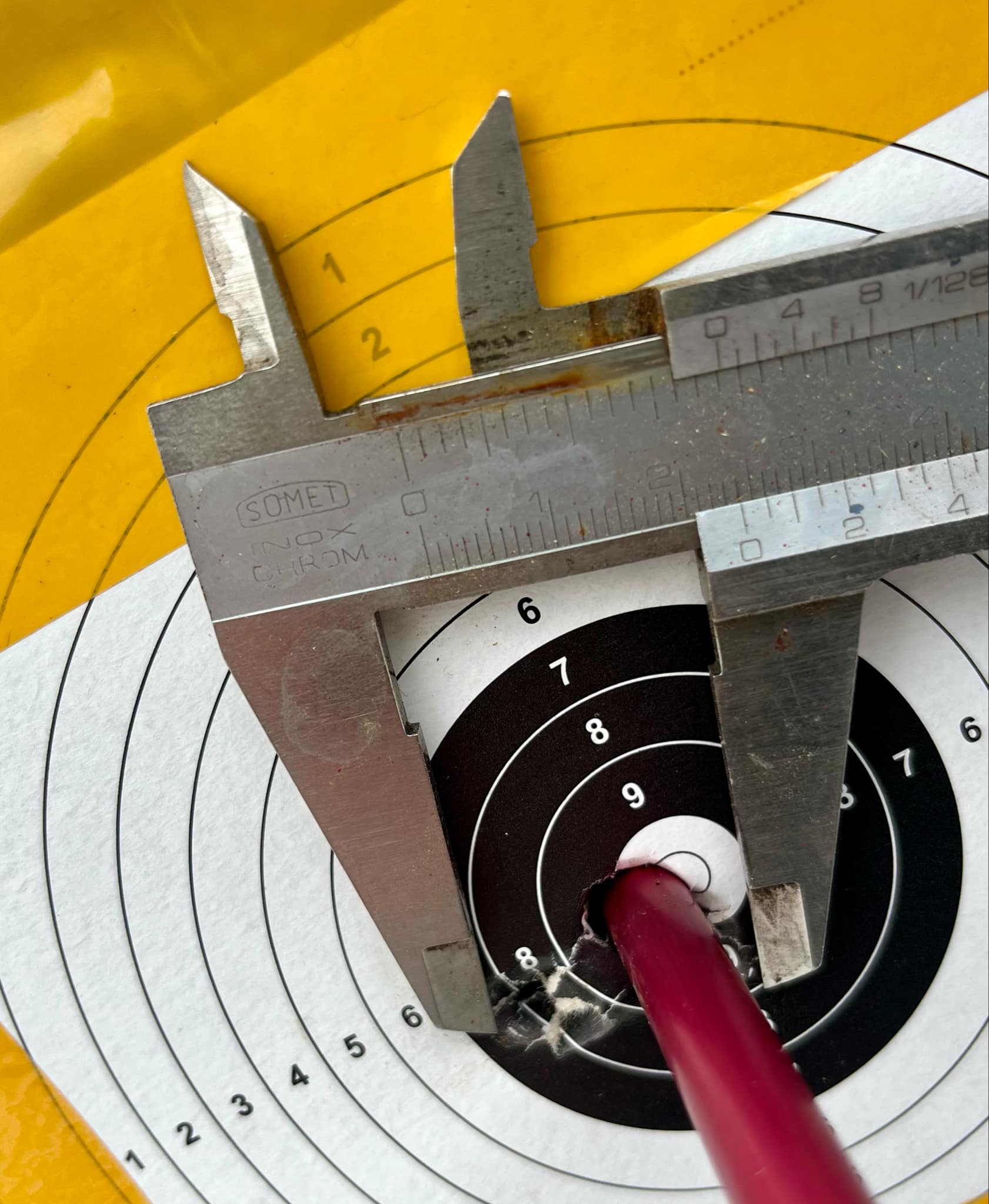

Celkem 5 sérií po 3 ranách na každou vzdálenost. Vždy 3 rány do jednoho terče, rozptyl měřen posuvkou v mm, největší rozteč opsané kružnice. Zaznamenán nejlepší výsledek (18 mm na 25 metrů) a nejhorší výsledek (27 mm na 25 metrů), průměr ze všech soustřelů pak (21 mm na 25 metrů). To jsou jedny z nejlepších hodnot na 25 metrů, které jsme naměřili, jsou lepší než u Ek Archery Cobra na 15m, jsou mnohem lepší než výsledky Ek Archery Siege 300, i než u nástupce v podobě Barnettu Wildcat. Soustřel je dokonce mírně lepší než u Man Kung MK65 Chester a blíží se k přesnosti testovaných Excaliburů. Samozřejmě, jak Man Kung Chester, tak tetsované Excalibury Micro 362 TD, Micro Mag Air SMU BUC pokračují v této přesnosti dále na 50 a více metrů, přičemž nesou v šípu násobně více energie, kdežto Jaguar 1 bude končit za 35 metry. Ale i tak, jde o obdivuhodnou přesnost přes 40 let staré konstrukce a to vše s upraveným mizerným produkčním duralovým šípem a jednoduchým náklopem a kolimátorem. Pro přesnost Ek Archery Jaguar 1 jsou stěžejní tyto věci – perfektně vycentrované a hlavně dotažené rameno, vybrané top šípy z nakoupených sad, natahování lankovým natahovákem. Lepší optika nebo další úpravy už jsou jen drobnými nuancemi. Za perfektní přesnost. +1

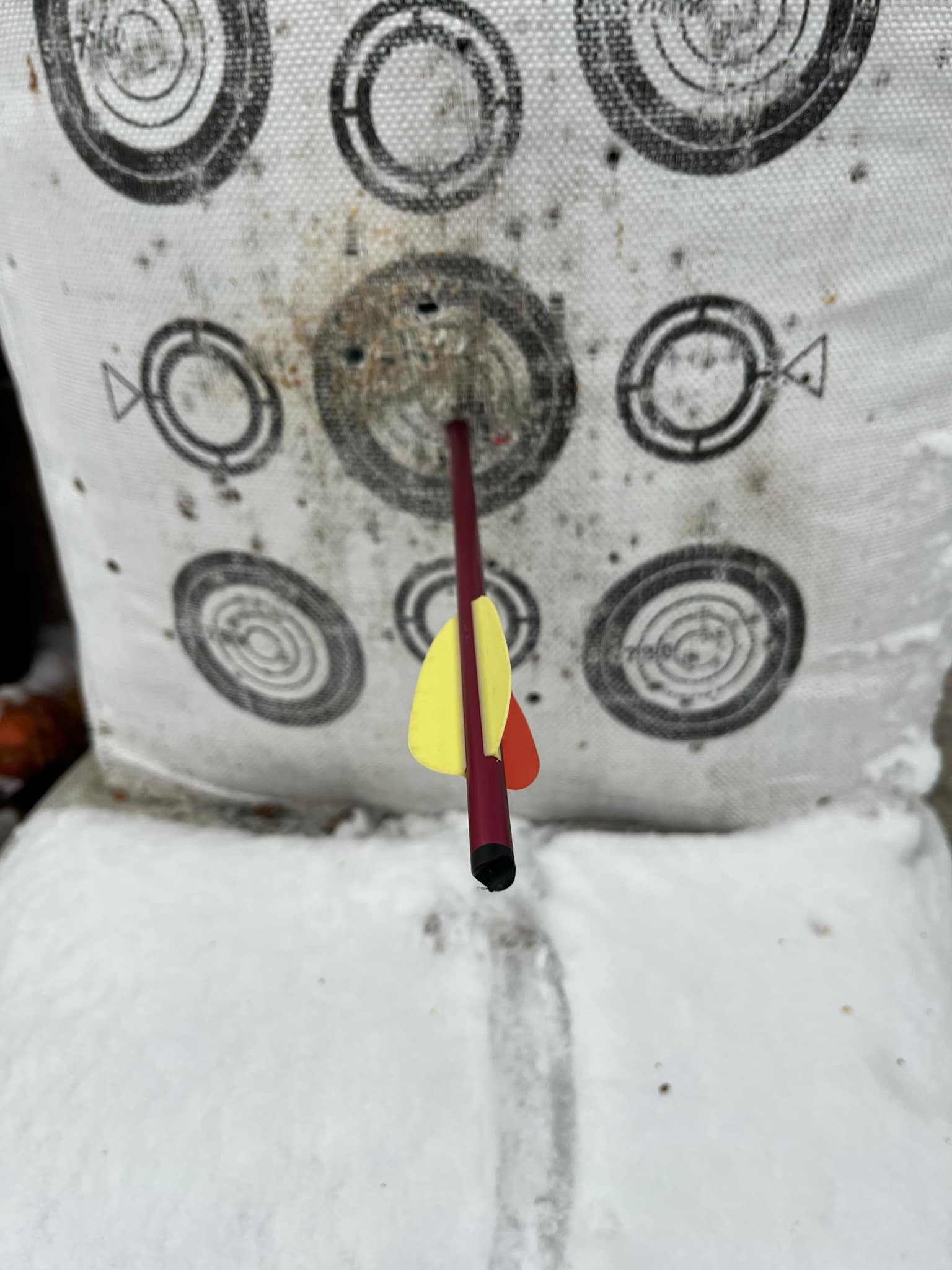

Nejlepší soustřely na 25 metrů s oporou, vždy jde o tři šípy (jeden šíp střílený třikrát do stejného záměrného bodu). Ty nejlepší soustřely by byly opravdu tři šípy na sobě nebo i v sobě 🙂
Pokud by měl někdo tuto kuši zájem použít na lov, samozřejmě tam, kde se to smí a je povoleno, doporučil bych kuši, vzhledem k její kinetické energii šípové střely pouze na menší zvěř velikosti králíka, zajíce, srnce.
A to na maximální vzdálenosti do 20 -25 metrů. Vzhledem k nižší rychlosti kuše a reakčnímu času zvěře jde o mezní vzdálenost, aby byl zásah skutečně jistý. Američtí střelci se staršími typy reflexních Barnettů odlovili na vzdálenosti 20 metrů i větší zvěř jako jeleny nebo divoká prasata, ale berme tyto zásahy jako ty opravdu velmi povedené.

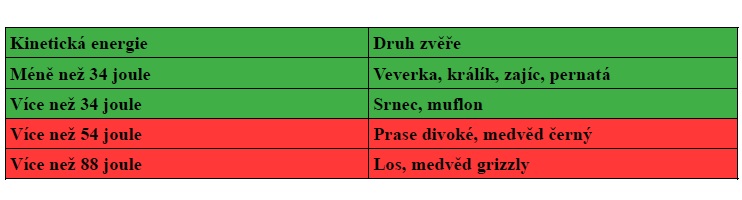

Níže přikládám tabulku energií šípových střel nutnou pro jisté a etické skolení dané zvěře.
Závěr
Ek Archery Jaguar 1 mi dal zavzpomínat na moje první kuše Barnett Wildcat, Panzer, Commando a začátky střílení s nimi. Kuše znám velice dobře a to jak jejich silné, tak slabší stránky, takže jsem věděl, s čím budu mít tu čest.To, co jsme o kuší očekával jsme i dostal, měrou vrchovatou a to za minimální pořizovací náklady. Jednoduchost složení, servisu, výměny dílů, tětivy, koncovek ramene nebo ramene samotného a to při směšných nákladech (tětiva a 2 koncovky ramene 200,- Kč, náhradní rameno 1 000,- Kč), při vysoké spolehlivosti a jednoduchosti údržby i obsluhy. Kuše navíc ukázala, že umí střílet tiše a na kratší vzdálenosti i velice přesně a nezadá si s násobně dražšími kušemi. To, že stojí zlomek jejich ceny je další obrovské plus a je zohledněno i v konečném bodovém hodnocení.
Jaguar 1 tedy hodnotím vzhledem k pořizovací ceně jako skvělou volbu pro všechny začínající střelce, dívky, kluky, ženy i muže. Myslím, že tato kuše jim pomůže nastartovat chuť do dalšího střílení a určitě je nezklame a neodradí. A to vše levně, spolehlivě a bezpečně. Stejně tak by se nechala kuše doporučit pro hobby střílení na zahradě s rodinou či přáteli nebo pro levný a nenáročný trénink střeleckých návyků.
Uplatnění by mohla najít i jako zbraň pro obranu domácnosti nebo pro příznivce survival a preppingu. Výhodu spatřuji právě v minimální hmotnosti, která nijak nezatíží evakuační zavazadlo a dobře poslouží jako obranná zbraň nebo lovecký nástroj. Výhodou pro takové použití je neskutečná jednoduchost, nenáročnost, dlouhá životnost tětivy a mechanických dílů, možnost natáhnou bez natahováku pouze holýma rukama. S použitím lankového natahováku je kuši schopen natáhnout téměř každý z rodiny či komunity a to i v ne zcela ideálním fyzickém stavu či plném zdraví, což jsou situace, které v těchto mezních situacích mohou nastat, a se kterými je v takových scénářích nutno počítat.
A v neposlední řadě možnost lovu tam, kde je to legální. Na kratší vzdálenosti a na menší zvěř, ať už pernatou, králíky, zajíce, srnce nebo menší divočáky, je to velmi účinný nástroj.
Za takto nízkou cenu tedy kuše nabízí velké množství možností využití a velkou možnost dalších úprav právě podle výše uvedených záměrů.
Za mě tedy EK Archery JAG 1 je ideální kuše pro začátečníky, která by měla projít rukama všech, kteří chtějí začít střílet z kuše.
Pro zkušené střelce je to zajímavý návrat k vlastním kořenům kušostřelby a první kuše pro další střeleckou generaci – pro jejich vlastní děti.
Pro výrobce pak vzkaz, že i více než 40 let stará konstrukce může být pro trh zajímavá a velice dobře prodejná. A že sázka na high-tech, honba za rychlostí, snižující se spolehlivost nebo enormní ceny nejsou receptem, který lze servírovat donekonečna. A toto je možná i zamyšlení v jiných odvětvích jako je automobilový průmysl, letecký nebo vojenský průmysl.Budoucnost bude patřit jednoduchosti, snadné vyrobitelnosti, škálovatelnosti a dostupnosti. Možná by bylo dobré se ohlédnout zpět a poučit se v minulosti.
Klady
+ jednoduché složení
+ jednoduchá a spolehlivá konstrukce
+ odolná konstrukce
+ solidní zpracování
+ vzhled
+ nízká hmotnost
+ ergonomie a stabilita
+ snadnost nátahu
+ vynikající přesnost
+ nízká cena
Zápory
– dodané pouze dva nekvalitní šípy v balení
– malá ochrana prstů na předpažbí
– abcence místa pro montáž R.I.S. lišt pro příslušenství
– absence vodováhy
Celkové hodnocení 85/100
